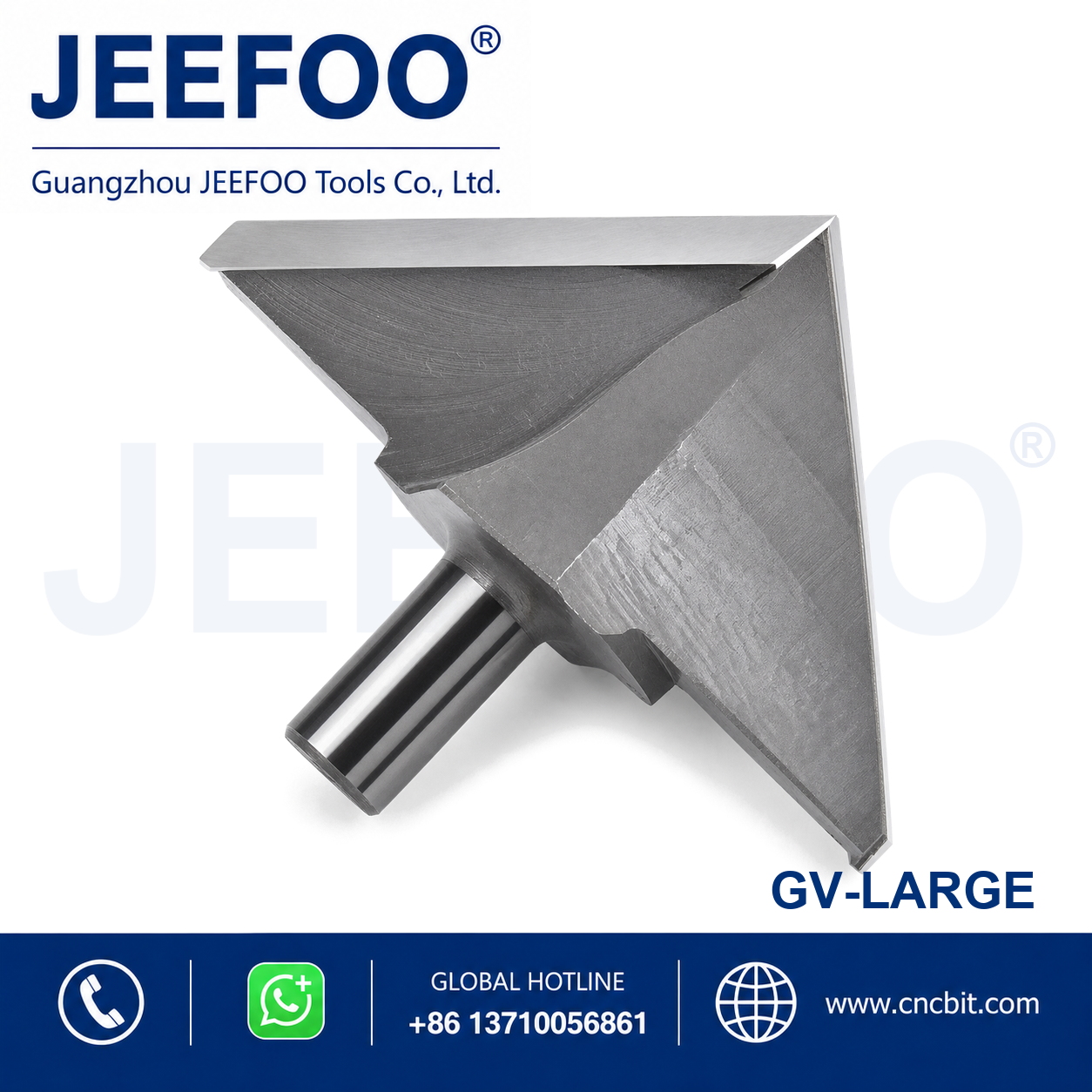

دليل لقمة نقش كبيرة ثلاثية الأبعاد بأخدود V
يساعد لقمة نقش كبيرة ثلاثية الأبعاد بأخدود V مصممة لعمل أخاديد زخرفية عريضة، ونحت بارز، وحروف مشطوفة، وتشطيف الحواف باستخدام أجهزة توجيه CNC. بالمقارنة مع قاطع V مخصص للتفاصيل الدقيقة، يفيد الشكل الجانبي الكبير عندما يتطلب المشروع قناة أعرض، أو حافة بصرية أكثر بروزًا، أو أشكالًا هندسية ثلاثية الأبعاد أعمق. وتشمل المواد الشائعة الخشب الصلب، وMDF، والخشب الرقائقي، والأكريليك، وPVC، وغيرها من الألواح المتوافقة، مع إجراء اختبار مضبوط باستخدام الماكينة والمادة الفعليتين.
تطبيقات CNC وتخطيط مسار الأداة
- اللافتات والشعارات والحروف الزخرفية كبيرة الحجم.
- النحت البارز ثلاثي الأبعاد وتفاصيل قنوات V العريضة.
- تسنين الحواف وتشطيفها وزخرفتها على الألواح الخشبية.
- إنتاج الأثاث والخزائن والألواح المعمارية.
- أخاديد يتغير عرضها مع تغير عمق القطع المبرمج.
يحوّل المقطع على شكل V عمق القطع إلى عرض الأخدود؛ ولذلك تؤثر زاوية الأداة وحالة الطرف ومعايرة المحور Z مباشرةً في الشكل الهندسي النهائي. تأكد من الزاوية المبرمجة وأقصى قطر للقطع قبل التشغيل. عاين مسار الأداة، وتحقق من أعمق موضع على المحور Z، وتأكد من إمكانية ابتعاد القاطع والظرف والمغزل عن أدوات التثبيت طوال عملية التشغيل. ترد المفاهيم العامة لحركة الأداة المتحكم فيها حاسوبيًا في هذا المرجع الخاص بالتحكم الرقمي.
إعداد لقمة نقش كبيرة ثلاثية الأبعاد بأخدود V
نظّف الظرف والساق قبل التركيب، واستخدم مقاس الظرف الصحيح، واجعل بروز الأداة أقصر ما يمكن عمليًا. ثبّت قطعة العمل على لوح تضحية مستوٍ، وتحقق بعناية من نقطة الصفر للمحور Z. ابدأ بقطع اختباري ضحل ومعلمات متحفظة تناسب المادة وحجم القاطع وصلابة الماكينة. زِد عمق القطع تدريجيًا مع مراقبة تكوّن الرايش وحمل المغزل والصوت وجودة السطح.
استخدم نظامًا فعالًا لاستخراج الرايش والغبار، لا سيما في الأخاديد العميقة التي قد تبقى فيها المخلفات حول حافة القطع. تساعد التغذية المستقرة على منع الاحتكاك والحرارة الموضعية. إذا أصبحت الحواف وبرية أو محترقة أو متكسرة، فأوقف التشغيل وافحص حدة القاطع والانحراف الدوراني واتجاه التغذية وتثبيت قطعة العمل. لا تعوّض تلف الحافة بفرض تمريرة أعمق أو أسرع. قد تستفيد أعمال النحت البارز الكبيرة من عملية تخشين قبل تمريرة النحت النهائية بقاطع V، بحيث تزيل حافة التشطيب كمية مضبوطة من المادة.
دعم التصنيع من JEEFOO في قوانغتشو، الصين
تورّد JEEFOO قواطع أجهزة توجيه CNC والنقش من قوانغتشو في الصين إلى الموزعين وصانعي اللافتات ومصنّعي الأثاث وورش النجارة. عند طلب عرض سعر، قدّم الزاوية المطلوبة وقطر القطع ومقاس الساق والطول الكلي ومادة قطعة العمل ومسار الأداة المقصود. تساعد هذه التفاصيل في تحديد ما إذا كان القاطع الكبير القياسي أم المواصفة المخصصة أكثر ملاءمة. زُر الصفحة الرئيسية لأدوات القطع لماكينات CNC من JEEFOO للاطلاع على الفئات ذات الصلة من قواطع أخدود V وقواطع النجارة.
الفحص وضبط العملية
افحص اللقمة قبل كل دورة إنتاج للتأكد من خلوها من التكسّر والشقوق وتراكم الراتنج والتآكل غير المتساوي. افحص الانحراف الدوراني بعد التركيب، وتأكد من تطابق الأداة مع إدخال مكتبة CAM. اقطع عينة من مادة خردة، ثم قِس عمق الأخدود وعرضه وتماثله. احفظ المعلمات المعتمدة مع ملف المهمة. أوقف الماكينة إذا تغير صوت القطع أو الحمل أو شكل الرايش بصورة غير متوقعة، واستبدل القاطع التالف فورًا.
الأسئلة الشائعة حول لقمة النقش الكبيرة بأخدود V
ما الأعمال الأنسب لقاطع أخدود V كبير؟
هو الأنسب للأخاديد الزخرفية العريضة والحروف الكبيرة وتفاصيل النحت البارز وتشطيف الحواف، حيث يكون قاطع النقش الصغير غير فعال أو ينتج قناة أضيق من اللازم.
لماذا يتغير عرض الأخدود مع العمق؟
لأن جوانب القاطع مائلة، فإن الموضع الأعمق على المحور Z يُشغّل جزءًا أعرض من المقطع على شكل V. ولذلك يُعد الاختيار الدقيق للزاوية ومعايرة المحور Z أمرين أساسيين.
هل ينبغي إجراء قطع اختباري أولًا؟
نعم. تتيح العينة الضحلة التحقق من الأبعاد وجودة الحواف وخلو مسار الماكينة واستجابة المادة قبل بدء برنامج النقش الكامل.
لقم نقش ثلاثية الأبعاد بأخدود V توفر مقطع قطع حادًا على شكل V لأعمال النجارة باستخدام CNC والنحت البارز والحروف وتشطيف الحواف وصناعة اللافتات.
ميزات لقم النقش ثلاثية الأبعاد بأخدود V
- هندسة قاطع أخدود V للنقش التفصيلي باستخدام CNC ونحت الخشب.
- حواف قطع حادة ذات تمركز ممتاز لتحقيق تشغيل دقيق.
- مناسبة للأكريليك وMDF وPVC والألواح الخشبية والمواد ذات الصلة.
- مصممة للنقش ثلاثي الأبعاد وتشطيف الحواف وعمل الأخاديد والنحت البارز.
- خيارات قواطع نجارة متوفرة في مخزون المصنع، مع إتاحة مقاسات مخصصة.
إرشادات الاستخدام والقطع
صُمم طراز لقم النقش الكبيرة ثلاثية الأبعاد بأخدود V لأجهزة توجيه CNC المستخدمة في إنتاج الإعلانات وصناعة الخزائن والأثاث وتشغيل الألواح الزخرفية. ويفيد المقطع على شكل V في نحت الحروف والحواف المشطوفة وأنماط النحت البارز ثلاثية الأبعاد والقطع المضبوط للأخاديد.
- استخدم ظرفًا نظيفًا ودقيقًا، واجعل بروز الأداة في أدنى حد ممكن.
- ثبّت قطعة العمل بإحكام قبل النقش أو تشطيف الحواف.
- اختر سرعة المغزل ومعدل التغذية وعمق القطع بما يناسب المادة والماكينة.
- ابدأ بقطع اختباري ضحل عند معالجة مادة جديدة.
- حافظ على إزالة فعالة للرايش لتقليل الحرارة والمخلفات في قاع الأخدود.
يساعد الإعداد الصحيح في الحفاظ على أخدود نظيف وسطح أملس وعمق نقش متسق. افحص حافة القطع قبل الاستخدام، واستبدل القاطع البالي أو التالف فورًا. ويمكن أيضًا توريد قواطع نجارة ذات مقاطع مخصصة وقواطع تشكيل لتطبيقات CNC محددة.

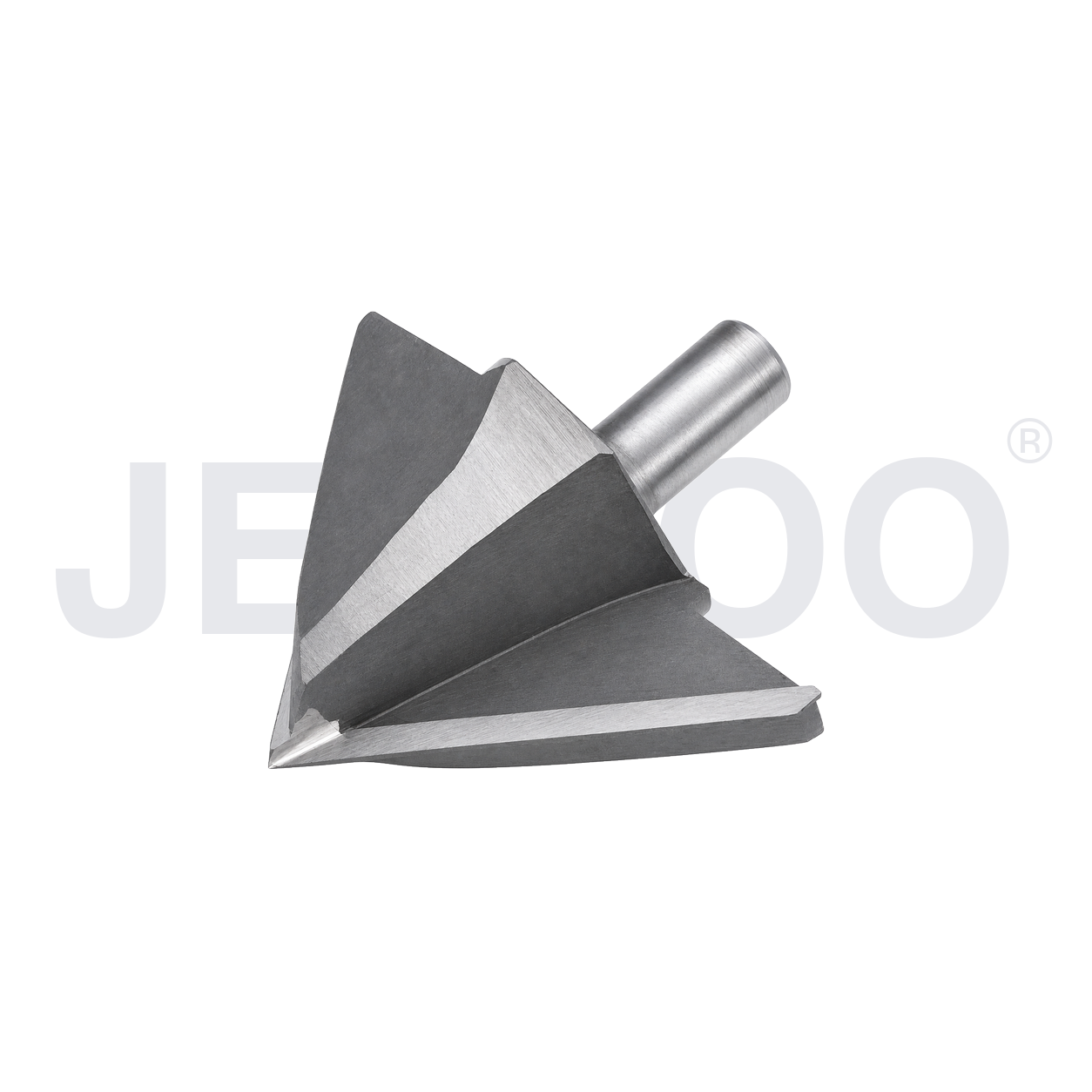

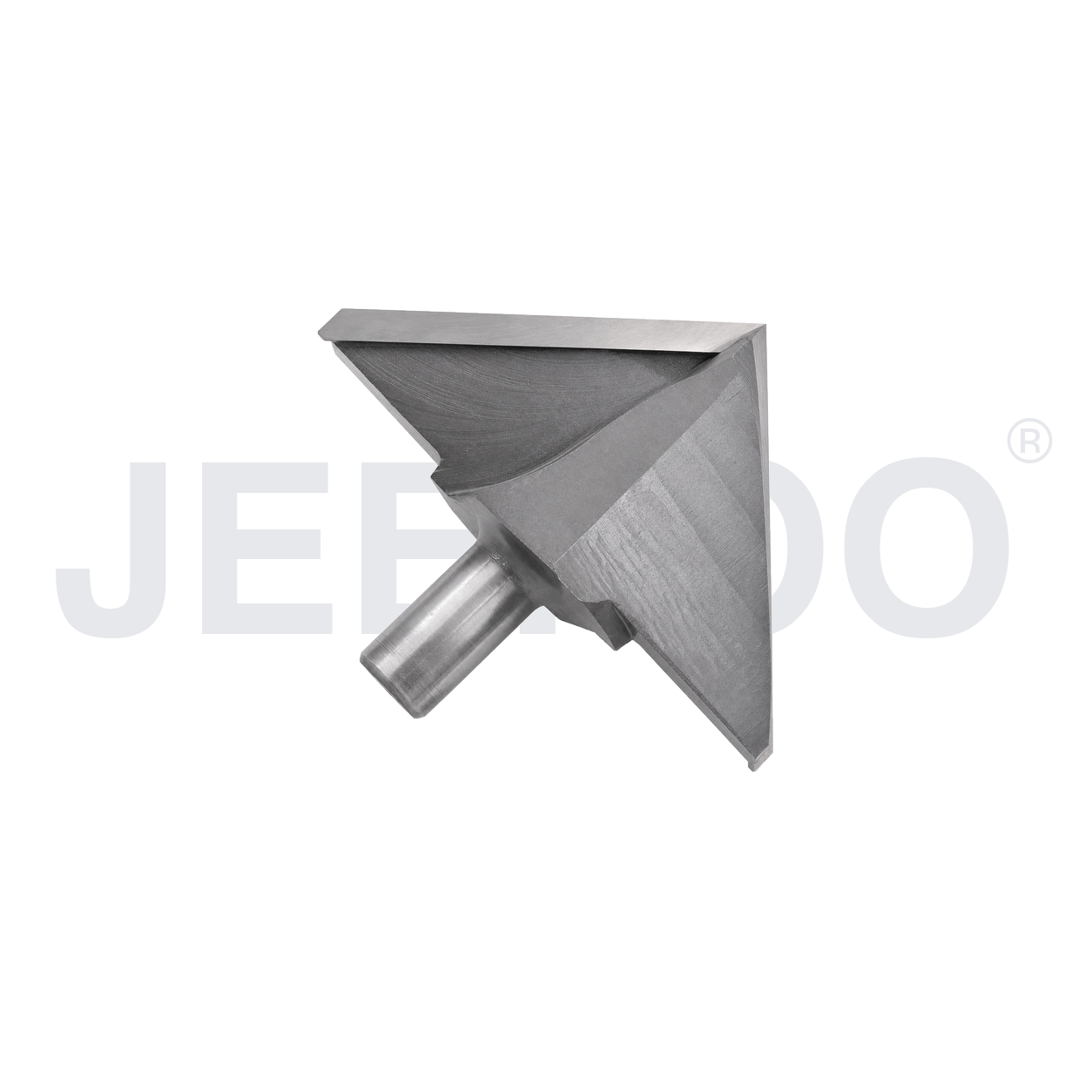

وصف المنتج
- اسم المنتج: قاطع نقش ثلاثي الأبعاد وأخاديد على شكل V لأعمال النجارة باستخدام CNC.
- الاستخدامات: النقش ثلاثي الأبعاد، والنحت البارز، وتشطيف الحواف، والحروف، وتشغيل الأخاديد.
- المواد المناسبة: الأكريليك وMDF وPVC والخشب والألواح المركّبة المتوافقة.
- أداء القطع: تمركز ممتاز، وحافة قطع حادة، والتصاق أقل في قاع الأخدود.
- التوريد: تتوفر المقاسات القياسية في المخزون، كما تتوفر مواصفات أخرى للقواطع عند الطلب.
المقاس: كبير
