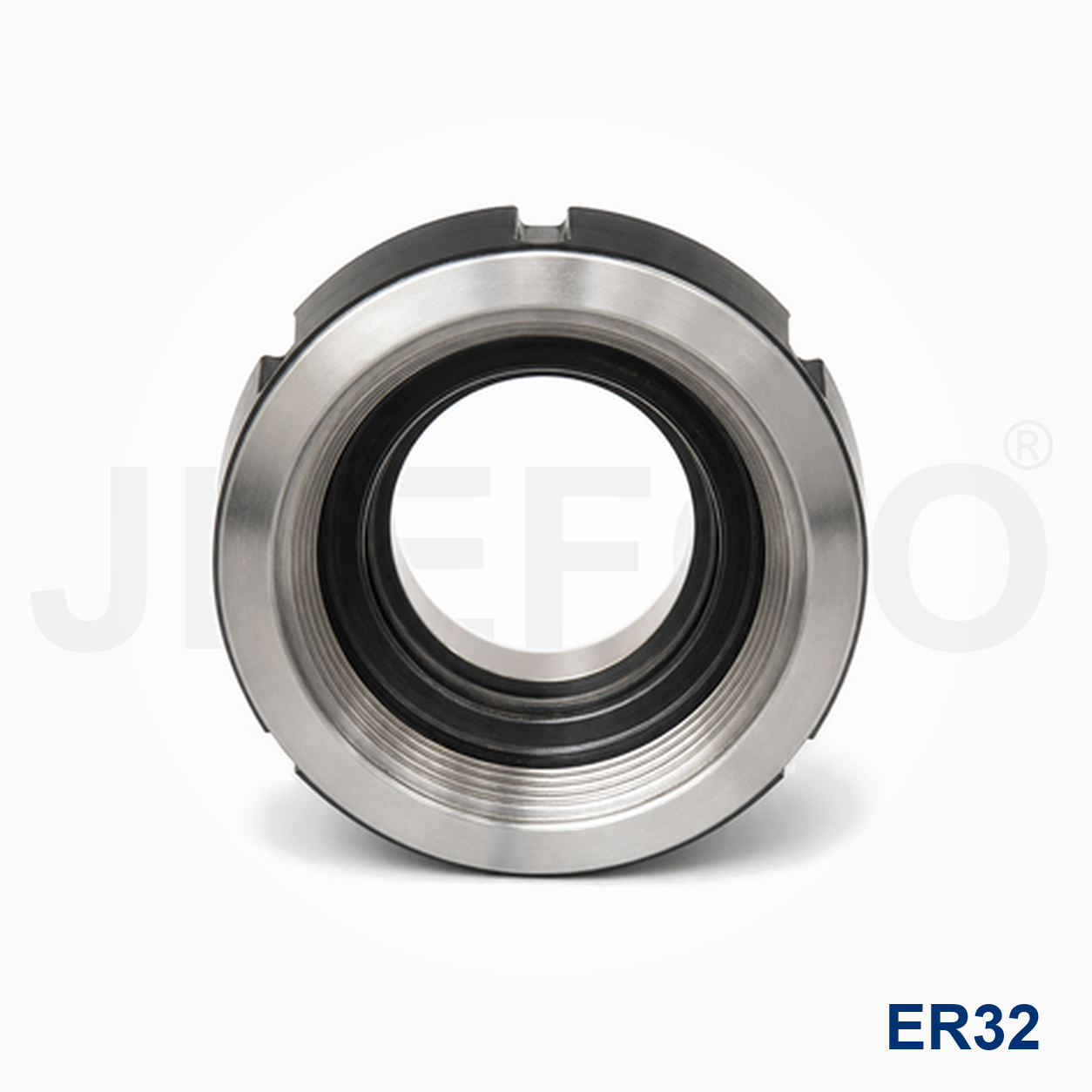

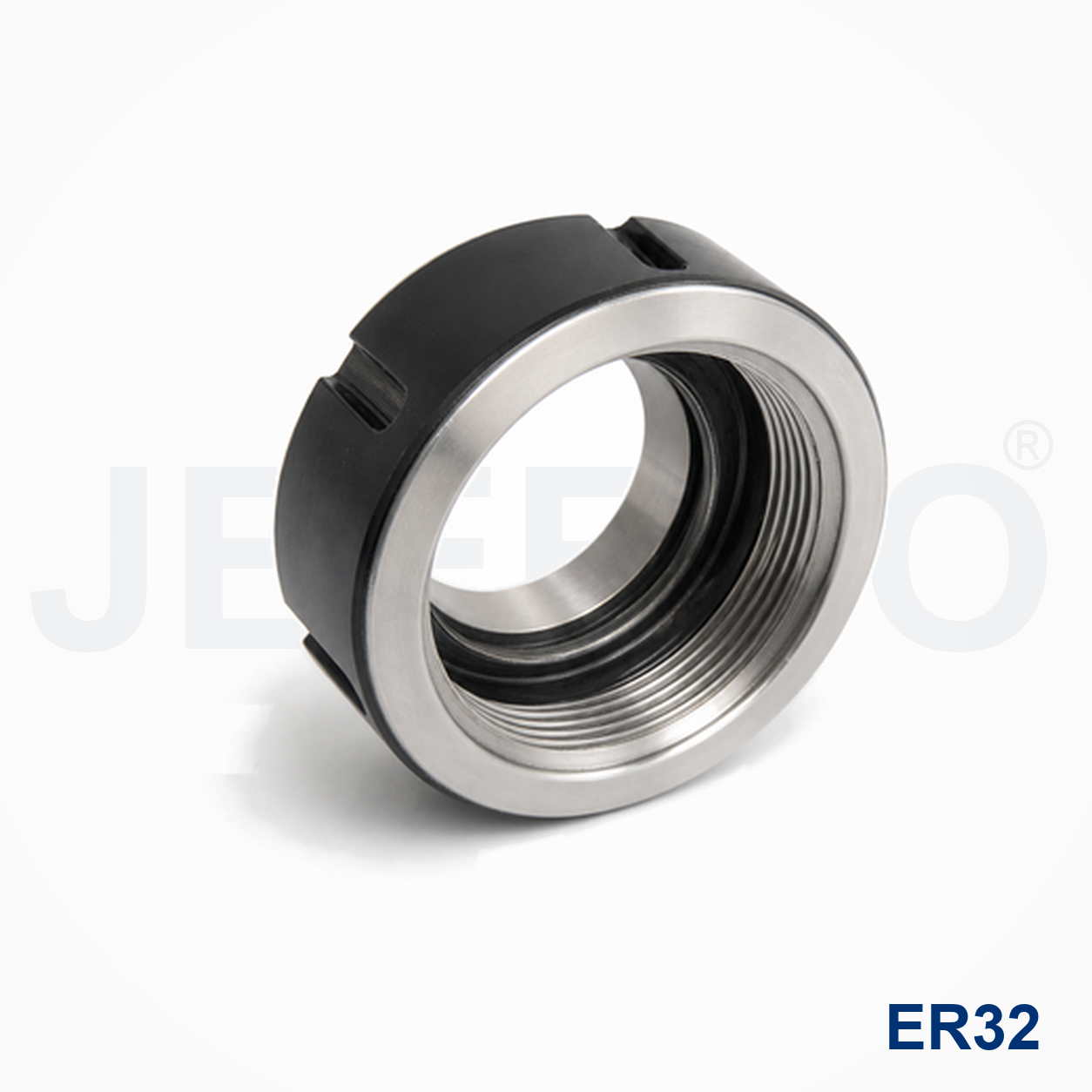

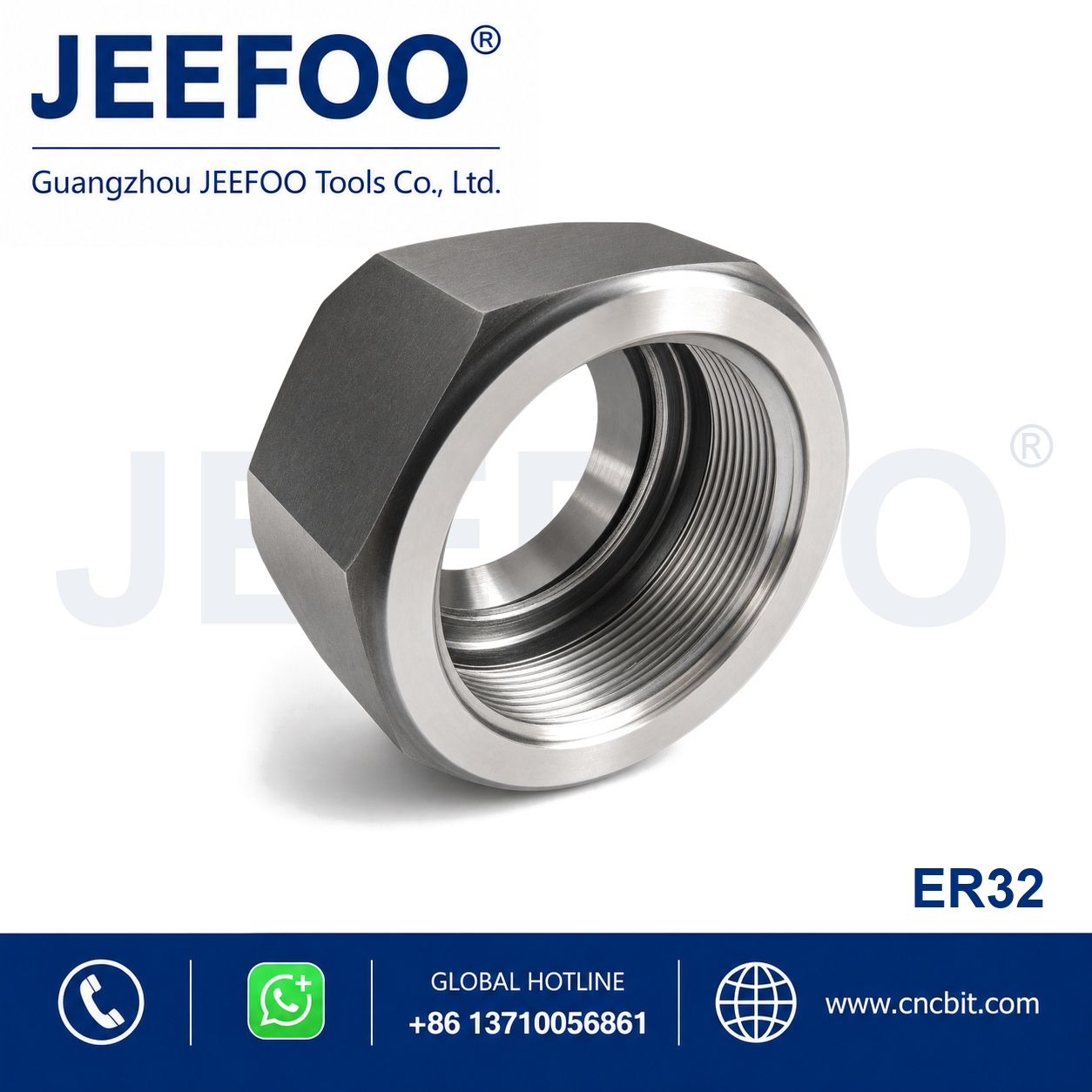

صامولة ظرف دقيقة ER32 مصممة لتثبيت أدوات CNC وتركيب الملحقات بصورة موثوقة. ويساعد هيكلها المشغّل بدقة على تحقيق تثبيت مستقر وتجميع سهل واستخدام موثوق في الورش.
ميزات صامولة الظرف الدقيقة
- تدعم أسطح التلامس المشغّلة بدقة التركيب المحكم والتموضع المتسق.
- هيكل معدني متين مناسب لأعمال التشغيل الروتينية باستخدام CNC وللاستخدام في الورش.
- تساعد الأبعاد المتوافقة على تبسيط الاستبدال والصيانة وإعداد الأدوات.
- مصممة لتحقيق تثبيت مستقر عند مطابقتها بصورة صحيحة مع عمود الدوران والحامل وساق أداة القطع.
دليل الاستخدام والاختيار
صامولة الظرف الدقيقة هذه مناسبة لأجهزة التوجيه CNC وماكينات النقش وأنظمة تثبيت الأدوات المتوافقة. تحقّق من سلسلة الوصلة والقطر الخارجي ومواصفات التجويف أو السن اللولبي قبل الطلب.
وصف المنتج
- المنتج: صامولة ظرف دقيقة.
- المواصفات: ER32.
- الاستخدام: تثبيت أدوات CNC واستبدال ملحقات ماكينات التشغيل.
- الاختيار: طابق سلسلة الحامل والقطر وأبعاد الوصلة.
- التخصيص: اتصل بنا لمعرفة المقاسات المتوافقة والمتطلبات غير القياسية.
المقاس: ER32
صامولة ظرف دقيقة ER32 هي مكوّن تثبيت بديل لأنظمة ظروف ER32 المتوافقة. يساعد التركيب الصحيح ونظافة أسطح التلامس والشد المتساوي في الحفاظ على تمركز الأداة وأداء موثوق في التشغيل باستخدام CNC.
نظرة عامة على صامولة الظرف الدقيقة ER32
استخدم هذه الصامولة فقط مع ظرف ER32 وحامل ومجموعة عمود دوران متوافقة. قبل الطلب، قارن السن اللولبي وشكل المقدمة وواجهة مفتاح الربط والأبعاد الإجمالية بالمكوّن الأصلي أو الرسم الهندسي للماكينة. قد تؤدي الصامولة التي تتوافق مع نظام الظرف ولا تتوافق مع سن الحامل إلى إتلاف المجموعة والتسبب في انحراف دوراني غير آمن.
نقاط الاختيار الأساسية
- تأكّد من التوافق مع نظام ER32 ومن السن اللولبي الدقيق للحامل.
- طابق مقدمة الصامولة وهندسة موضع ارتكاز الظرف مع الحامل.
- افحص أسطح مفتاح الربط والأسنان اللولبية وأسطح التلامس قبل التركيب.
- استخدم ظرف ER32 نظيفًا وغير تالف وساق أداة بالمقاس الصحيح.
- اتبع إرشادات عزم الشد الصادرة عن الشركة المصنّعة للحامل بدلًا من التخمين.
إرشادات التركيب والإعداد
أزل الرايش والغبار والتآكل من صامولة الظرف الدقيقة ER32والحامل والظرف وساق الأداة. أدخل الظرف بصورة صحيحة في الصامولة قبل تركيبها على الحامل، ثم ثبّت أداة القطع بالعمق الموصى به. شدّ بالتساوي باستخدام مفتاح الربط المناسب وافحص الانحراف الدوراني عند الأداة. نفّذ تمريرة اختبارية متحفظة قبل الإنتاج، وتوقف إذا ظهر اهتزاز أو ارتفاع في الحرارة أو ضجيج غير معتاد.
قائمة التحقق من الصيانة
- نظّف الصامولة والظرف وجففهما بعد الاستخدام.
- افحص الأسنان اللولبية وأسطح مفتاح الربط بحثًا عن أضرار الصدمات أو التآكل الالتصاقي.
- افحص الظرف بحثًا عن شقوق أو خدوش أو فقدان خاصية الارتداد النابضي.
- تحقّق من تثبيت الأداة والانحراف الدوراني والخلوص بعد كل عملية تغيير للأداة.
- استبدل المكوّنات التي لا تستطيع التثبيت بالتساوي أو التي تظهر عليها أضرار واضحة.
السلامة والتوافق
استخدم صامولة الظرف الدقيقة ER32 فقط على المعدات المتوافقة، واتبع تعليمات الشركة المصنّعة للماكينة. أبقِ يديك بعيدًا عن الأجزاء الدوارة، وثبّت قطعة العمل، واستخدم وسائل مناسبة لحماية العينين والسمع والجهاز التنفسي. راجع إرشادات OSHA لحواجز حماية الماكينات للاطلاع على المبادئ العامة للوقاية. وللحصول على مساعدة في التحقق من توافق السن اللولبي والظرف والحامل، اتصل بـ JEEFOO Tools مع تزويدنا بطراز الماكينة ورسم المكوّن.
الأسئلة الشائعة حول صامولة الظرف الدقيقة ER32
أي نظام ظروف يستخدم هذه الصامولة؟
إنها مخصصة لأنظمة ER32 المتوافقة. تحقّق من سن الحامل وشكل الصامولة قبل استبدال مكوّن موجود.
كيف أركّب الظرف؟
ثبّت الظرف داخل الصامولة وفقًا لتعليمات الشركة المصنّعة للحامل، وأدخل ساق الأداة بصورة صحيحة، ثم شدّ باستخدام مفتاح الربط وفق الإجراء المعتمد.
كيف يمكنني تقليل الانحراف الدوراني؟
نظّف جميع أسطح التلامس، واستخدم ظرفًا غير تالف، وحافظ على استقامة ساق الأداة، وافحص المجموعة كاملة باستخدام ساعة قياس.
متى ينبغي استبدال الصامولة؟
استبدلها عند تلف الأسنان اللولبية أو أسطح مفتاح الربط أو موضع ارتكاز الظرف، أو عندما يتعذر على المكوّن تثبيت الظرف بالتساوي.
لطلب بديل دقيق، اذكر صامولة الظرف الدقيقة ER32 مع ذكر طراز الحامل وتفاصيل السن اللولبي واستخدام الظرف.
