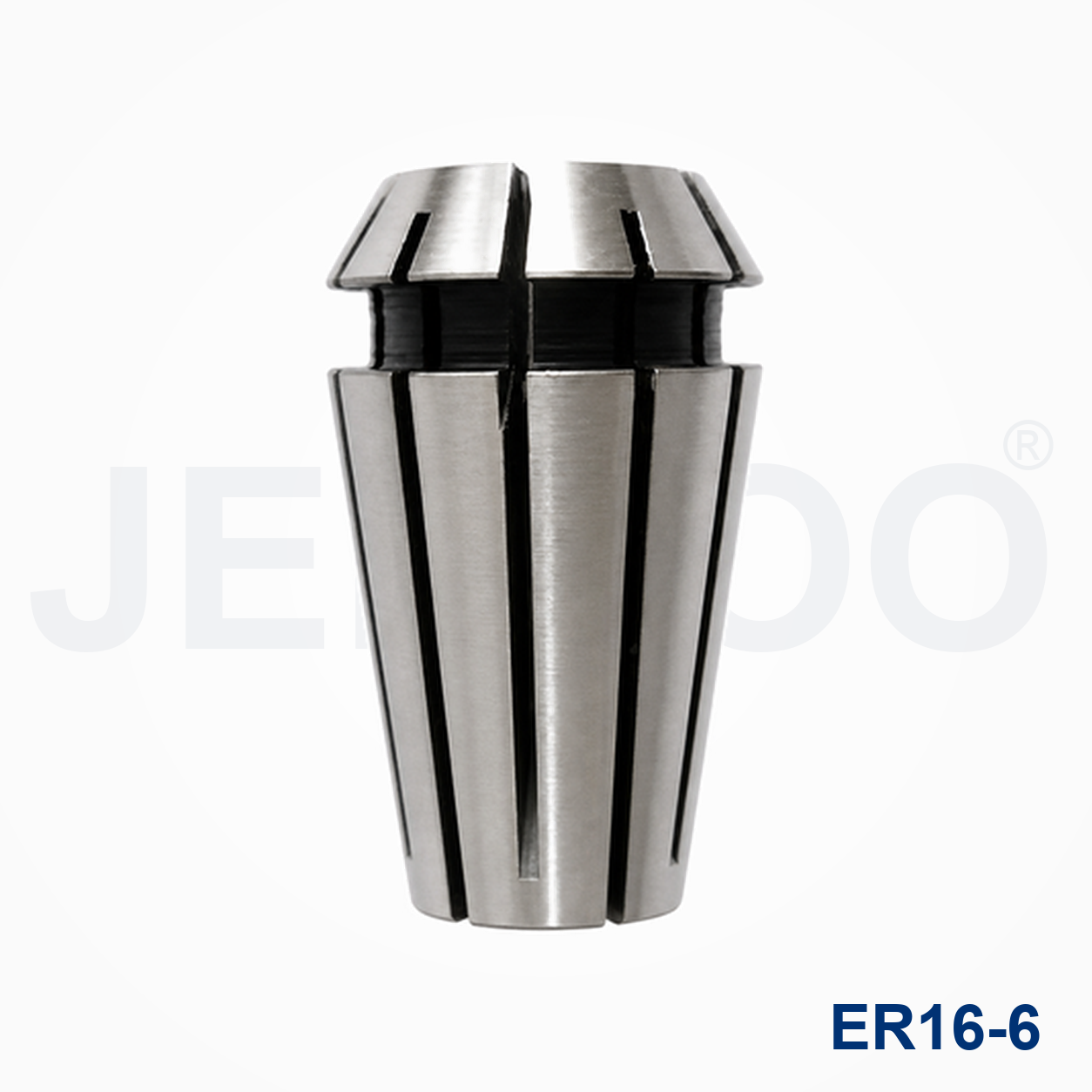

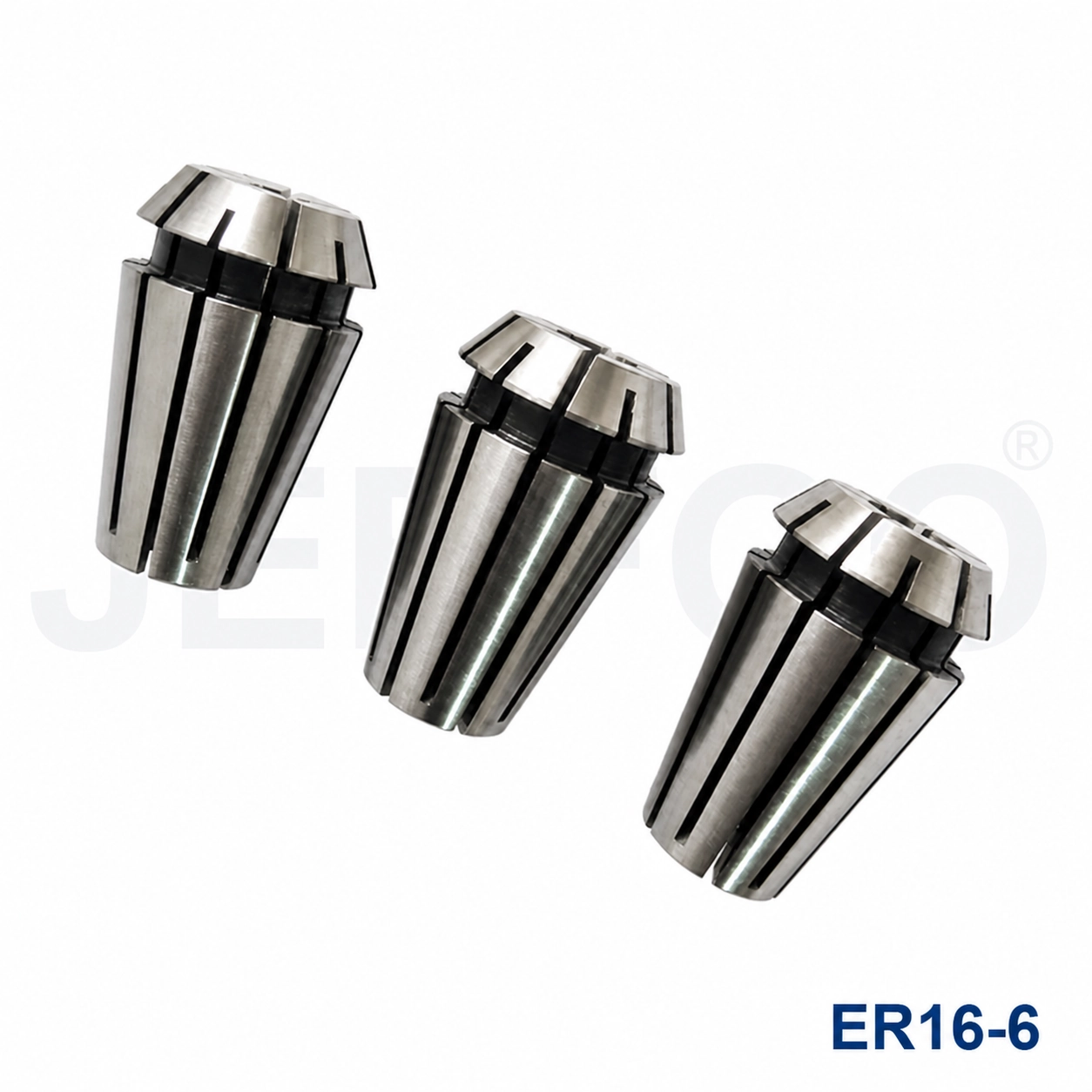

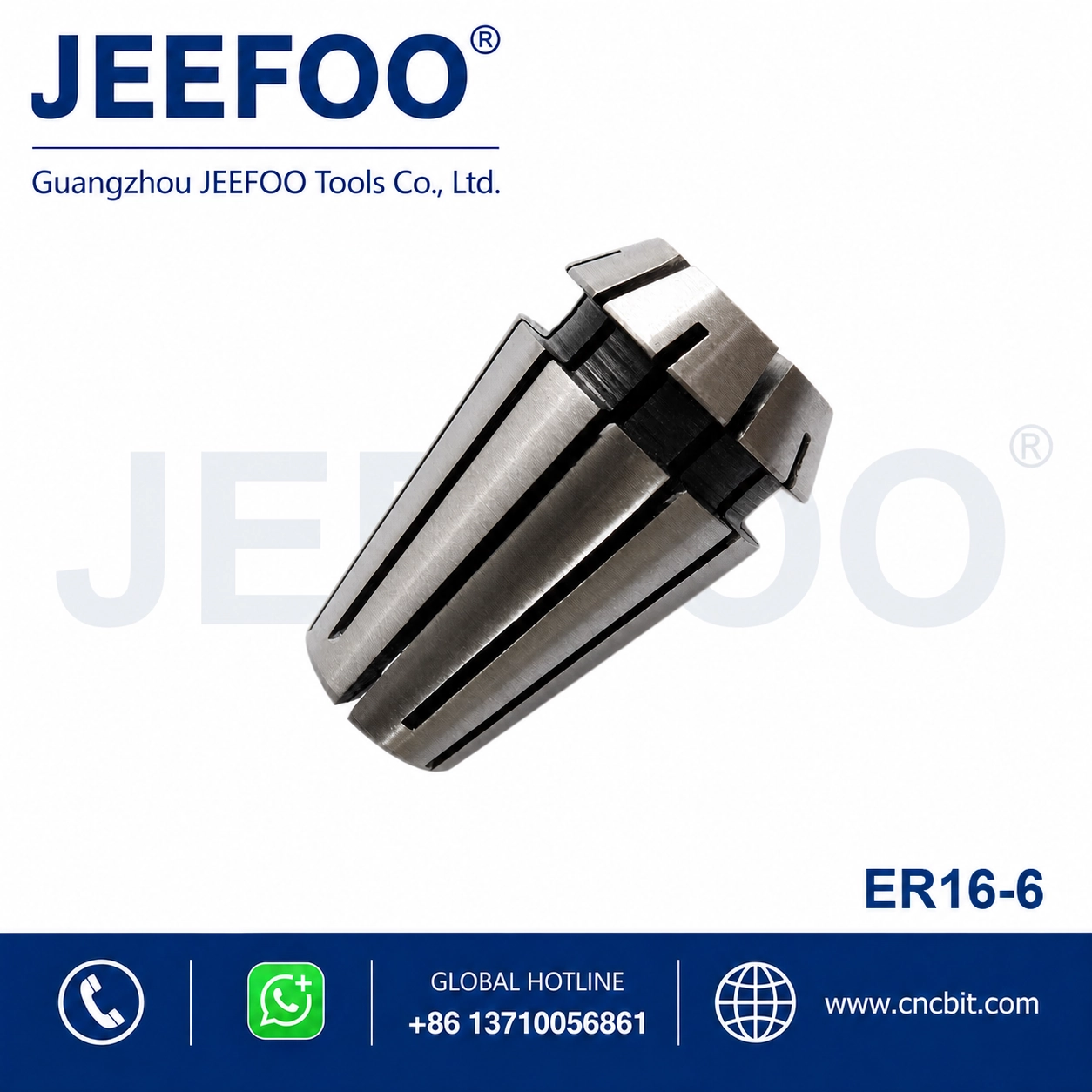

أداة تثبيت كوليت ER طراز ER16x6 مصمم لتثبيت أدوات CNC وتركيب الملحقات بموثوقية. ويدعم هيكله المشغّل بدقة تثبيتًا مستقرًا وتجميعًا سهلًا واستخدامًا موثوقًا في الورش.
ميزات مثبت مشبك كوليت ER
- تدعم أسطح التلامس المشغّلة بدقة تركيبًا محكمًا وتموضعًا ثابتًا.
- الهيكل المعدني المتين مناسب لأعمال التشغيل الروتينية باستخدام CNC وللاستخدام في الورش.
- تساعد الأبعاد المتوافقة على تبسيط الاستبدال والصيانة وإعداد الأدوات.
- مصمم لتوفير تثبيت مستقر عند مطابقته بصورة صحيحة مع المغزل والحامل وساق أداة القطع.
دليل الاستخدام والاختيار
مثبت مشبك كوليت ER هذا مناسب لأجهزة التوجيه CNC وآلات النقش وأنظمة تثبيت الأدوات المتوافقة. تحقّق من سلسلة الوصلة والقطر الخارجي ومواصفات التجويف أو السن اللولبي قبل الطلب.
وصف المنتج
- المنتج: مثبت مشبك كوليت ER.
- المواصفات: ER16x6.
- الاستخدام: تثبيت أدوات CNC واستبدال ملحقات آلات التشغيل.
- الاختيار: طابق سلسلة الحامل وقطره وأبعاد الوصلة.
- التخصيص: تواصل معنا لمعرفة المقاسات المتوافقة والمتطلبات غير القياسية.
المقاس: ER16x6
أداة تثبيت كوليت ER طراز ER16x6 هي أداة إمساك لتثبيت السيقان المتوافقة بقطر 6 مم باستخدام نظام كوليت ER16. والغرض منها هو الحفاظ على محاذاة الأداة أو قطعة العمل أثناء تطبيق المغزل أو أداة التثبيت قوة إحكام مضبوطة.
نظرة عامة على أداة تثبيت كوليت ER طراز ER16x6
قبل الطلب، تأكد من واجهة ER16، والمقاس الاسمي للساق البالغ 6 مم، وطريقة تركيب أداة التثبيت، والخلوص المتاح، والرسم الهندسي للآلة أو الحامل. تعتمد أدوات تثبيت الكوليت على الارتكاز الصحيح والتلامس المتراكز؛ لذا ينبغي مطابقة المواصفة الواردة في العنوان مع الأبعاد الكاملة للمنتج بدلًا من الاعتماد عليها وحدها.
نقاط الاختيار الأساسية
- طابق نظام كوليت ER16 والصامولة أو واجهة الإحكام.
- تأكد من أن قطر الساق 6 مم ومن طول الإحكام القابل للاستخدام.
- افحص ثقوب التركيب وأسطح التموضع والارتفاع وخلوص المغزل.
- استخدم كوليت نظيفًا وغير تالف وأداة شد متوافقة.
- تحقّق من أن المثبت يتحمل قوى القطع المتوقعة وحجم قطعة العمل.
إرشادات الاستخدام والإعداد
استخدم أداة تثبيت كوليت ER طراز ER16x6 لإعدادات التوجيه أو التفريز أو الثقب أو تثبيت الأدوات المتوافقة بتقنية CNC. نظّف السطح المخروطي والكوليت والصامولة ومواضع ارتكاز المثبت قبل التجميع. أدخل الساق إلى العمق الموصى به، وشدّها بالتساوي باستخدام مفتاح الربط الصحيح، وافحص الانحراف الدوراني قبل التشغيل. أجرِ تمريرة اختبارية حذرة وأعد فحص الإعداد بعد القطع الأول.
قائمة التحقق من إعداد المثبت
- افحص الكوليت والصامولة والمثبت والساق بحثًا عن نتوءات أو تلف.
- نظّف الأسطح المتزاوجة وأزل الرايش من التجويف.
- تحقّق من التعشيق الكامل للكوليت من دون أن ترتكز الساق على قاع التجويف.
- افحص مسار الأداة وحركة المغزل والخلوص حول مكونات التجهيز المحيطة.
- تحقّق من قوة التثبيت والانحراف الدوراني قبل الإنتاج.
- توقّف فورًا إذا تحركت الأداة أو المثبت أو قطعة العمل.
السلامة والصيانة
استخدم أداة تثبيت كوليت ER طراز ER16x6 مع المعدات المتوافقة فقط، واتبع تعليمات الشركة المصنّعة للآلة. أبقِ يديك بعيدًا عن الأجزاء المتحركة، وثبّت قطعة العمل، وارتدِ وسائل مناسبة لحماية العينين والسمع والجهاز التنفسي. راجع إرشادات OSHA لحواجز حماية الماكينات للاطلاع على المبادئ العامة للوقاية. وللمساعدة في التحقق من الوصلة، تواصل مع JEEFOO Tools وأرفق الرسومات والصور الفوتوغرافية.
الأسئلة الشائعة حول أداة تثبيت كوليت ER طراز ER16x6
ماذا يعني ER16x6؟
يشير إلى أداة تثبيت كوليت ER16 مخصصة لساق بمقاس اسمي يبلغ 6 مم. تأكد من الواجهة الكاملة والرسم الهندسي للأبعاد قبل الاستخدام.
كيف أتحقق من التوافق؟
قارن سلسلة الكوليت وقطر الساق ونمط التركيب وطول التثبيت والخلوصات ووصلة الآلة برسم المثبت.
كيف يمكنني تحسين قابلية تكرار النتائج؟
استخدم أسطحًا مرجعية نظيفة، وكوليت مستقرًا بصورة صحيحة، وشدًا متساويًا، وانحرافًا دورانيًا تم التحقق منه، وإجراء إعداد موثقًا.
متى ينبغي استبدال المثبت؟
استبدله عندما يتآكل التجويف أو السنون اللولبية أو أوجه التموضع أو مكونات التثبيت، أو تتلف بدرجة تقلل من ثبات الإمساك وقابلية تكراره.
لطلب بديل دقيق، اذكر أداة تثبيت كوليت ER طراز ER16x6 مع تفاصيل الآلة والكوليت والتركيب.
