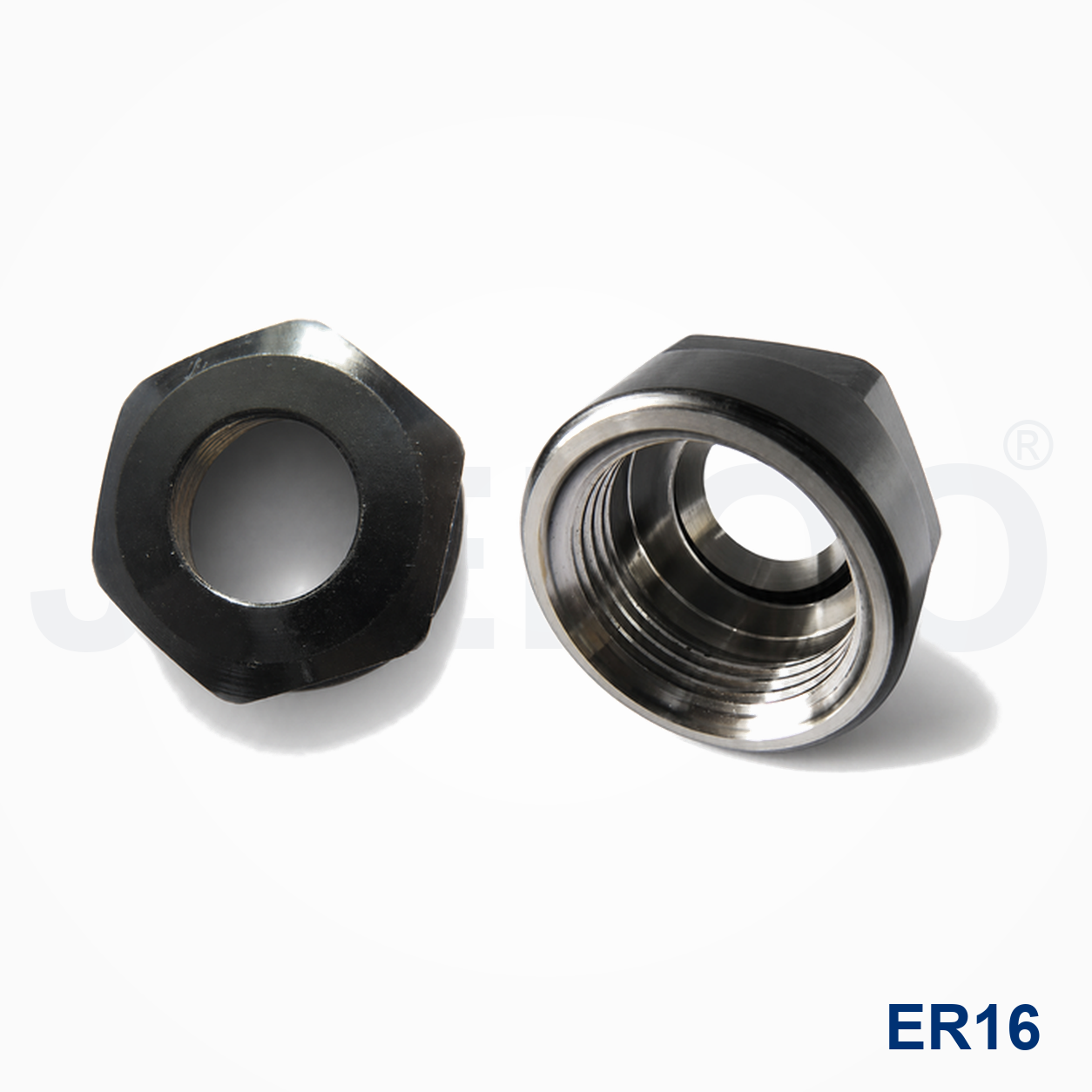

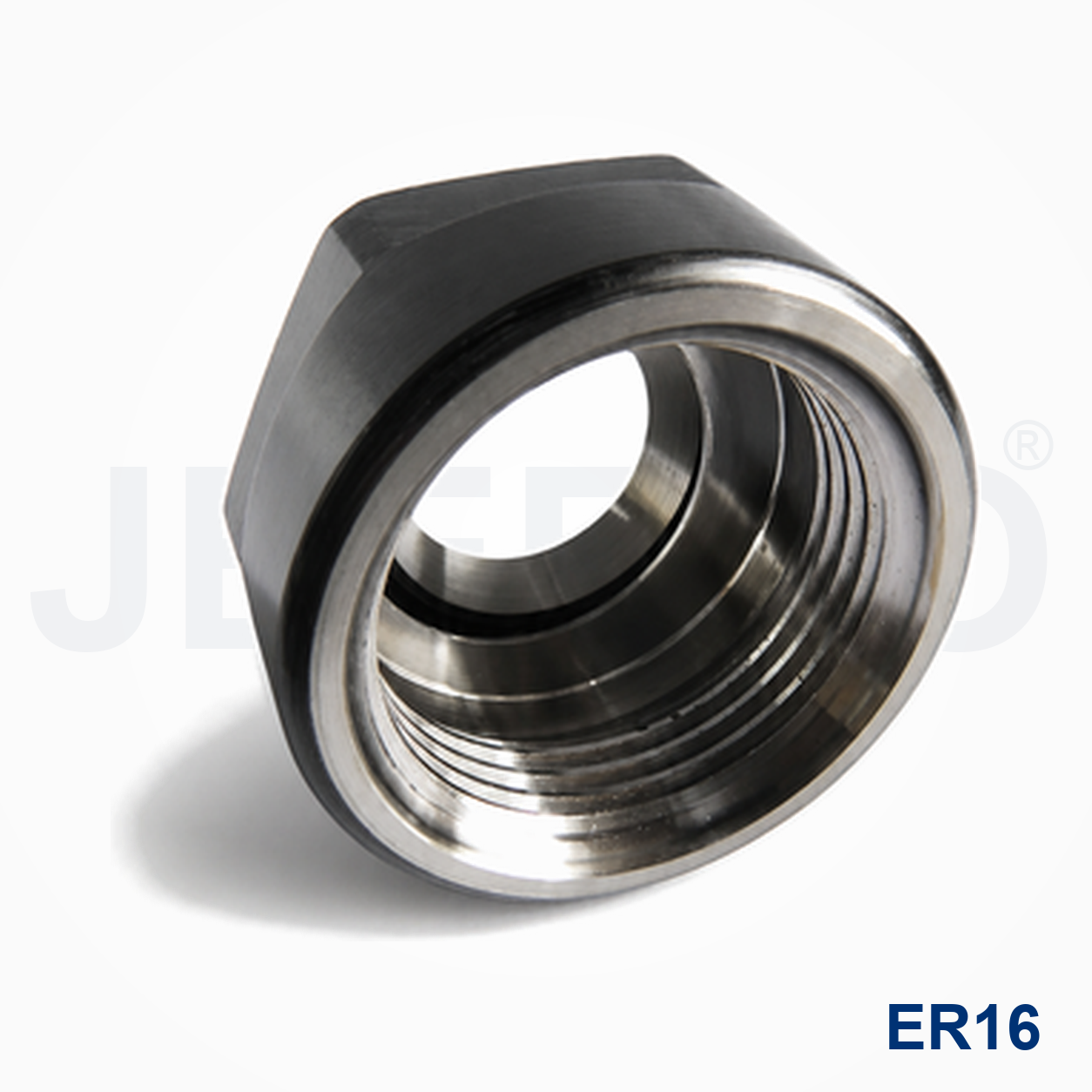

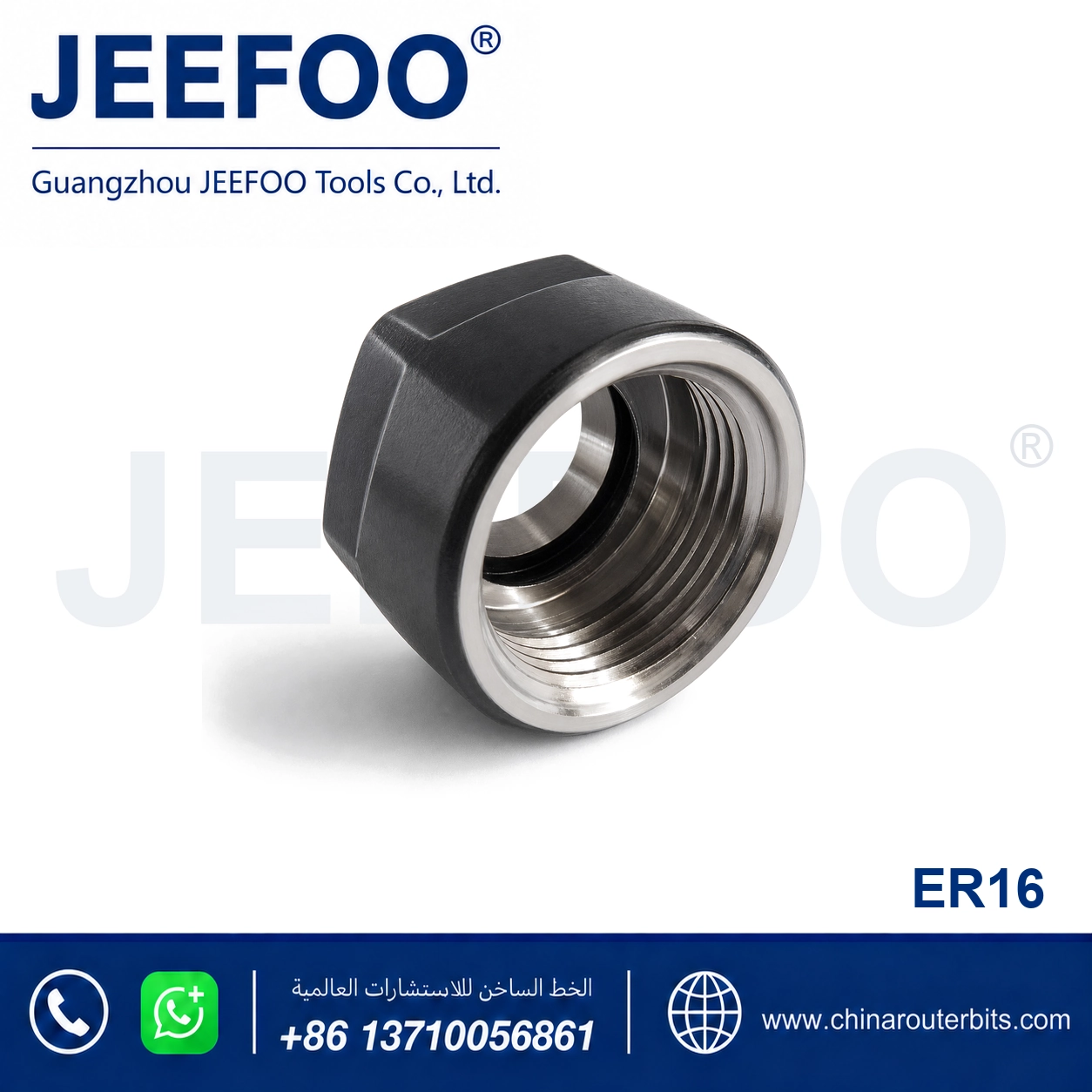

صامولة ظرف دقيقة ER16 مصمم لتثبيت أدوات CNC وتركيب الملحقات بموثوقية. ويدعم هيكله المشغّل بدقة تثبيتًا مستقرًا وتجميعًا مريحًا واستخدامًا موثوقًا في ورش العمل.
ميزات صامولة الظرف الدقيقة
- تدعم أسطح التلامس المشغّلة بدقة تركيبًا محكمًا وتموضعًا متسقًا.
- البنية المعدنية المتينة مناسبة لعمليات التشغيل الروتينية باستخدام CNC وللاستخدام في ورش العمل.
- تساعد الأبعاد المتوافقة على تبسيط الاستبدال والصيانة وإعداد الأدوات.
- مصمم لتوفير تثبيت مستقر عند مطابقته بصورة صحيحة مع المغزل والحامل وساق أداة القطع.
دليل الاستخدام والاختيار
صامولة الظرف الدقيقة هذه مناسبة لأجهزة التوجيه CNC وآلات النقش وأنظمة تثبيت الأدوات المتوافقة. تأكد من سلسلة الواجهة والقطر الخارجي ومواصفات التجويف أو اللولب قبل الطلب.
وصف المنتج
- المنتج: صامولة ظرف دقيقة.
- المواصفات: ER16.
- الاستخدام: تثبيت أدوات CNC واستبدال ملحقات الماكينات.
- الاختيار: طابق سلسلة الحامل وقطره وأبعاد الوصلة.
- التخصيص: تواصل معنا لمعرفة المقاسات المتوافقة والمتطلبات غير القياسية.
المقاس: ER16
صامولة ظرف دقيقة ER16 هي مكوّن تثبيت بديل لأنظمة ظروف ER16 المتوافقة. يساعد الارتكاز الصحيح ونظافة أسطح التلامس والشد المتساوي في الحفاظ على تمركز الأداة وأداء موثوق لعمليات التشغيل باستخدام CNC.
نظرة عامة على صامولة الظرف الدقيقة ER16
استخدم هذه الصامولة فقط مع ظرف وحامل ومجموعة مغزل متوافقة مع ER16. قبل الطلب، قارن اللولب وشكل المقدمة وواجهة مفتاح الربط والأبعاد الإجمالية بالمكوّن الأصلي أو رسم الآلة. قد تتسبب صامولة تتوافق مع نظام الظرف ولا تتوافق مع لولب الحامل في إتلاف المجموعة وإحداث انحراف دوراني غير آمن.
نقاط الاختيار الرئيسية
- تأكد من التوافق مع نظام ER16 ومن مواصفات لولب الحامل الدقيقة.
- طابق مقدمة الصامولة وهندسة ارتكاز الظرف مع الحامل.
- افحص أسطح مفتاح الربط واللولب وأسطح التلامس قبل التركيب.
- استخدم ظرف ER16 نظيفًا وغير تالف وساق أداة بالمقاس الصحيح.
- اتبع طريقة عزم الشد التي تحددها الشركة المصنّعة للحامل بدلًا من التخمين.
إرشادات التركيب والإعداد
أزل الرايش والغبار والتآكل من صامولة الظرف الدقيقة ER16والحامل والظرف وساق الأداة. أدخل الظرف في الصامولة بطريقة صحيحة قبل تركيبها في الحامل، ثم ثبّت أداة القطع بالعمق الموصى به. أحكم الشد بالتساوي باستخدام مفتاح الربط المناسب وافحص الانحراف الدوراني عند الأداة. نفّذ تمريرة اختبارية متحفظة قبل الإنتاج وتوقف إذا ظهر اهتزاز أو سخونة أو ضجيج غير معتاد.
قائمة التحقق من الصيانة
- نظّف الصامولة والظرف وجففهما بعد الاستخدام.
- افحص اللولب وأسطح مفتاح الربط بحثًا عن تلف ناتج عن الصدمات أو التخريش.
- افحص الظرف بحثًا عن تشققات أو خدوش أو فقدان مرونة النابض.
- تحقق من ارتكاز الأداة والانحراف الدوراني والخلوص بعد كل تغيير للأداة.
- استبدل المكوّنات التي لا تستطيع التثبيت بالتساوي أو التي يظهر عليها تلف واضح.
السلامة والتوافق
استخدم صامولة الظرف الدقيقة ER16 فقط على المعدات المتوافقة واتبع تعليمات الشركة المصنّعة للآلة. أبقِ يديك بعيدًا عن الأجزاء الدوارة، وثبّت قطعة العمل، واستخدم وسائل الحماية المناسبة للعينين والسمع والجهاز التنفسي. راجع إرشادات OSHA لحواجز حماية الماكينات للاطلاع على المبادئ العامة للوقاية. للحصول على مساعدة في التأكد من توافق اللولب والظرف والحامل، تواصل مع JEEFOO Tools وأرفق طراز الآلة ورسم المكوّن.
الأسئلة الشائعة حول صامولة الظرف الدقيقة ER16
ما نظام الظرف الذي يستخدم هذه الصامولة؟
إنها مخصصة لأنظمة ER16 المتوافقة. تأكد من لولب الحامل وشكل الصامولة قبل استبدال مكوّن موجود.
كيف أركّب الظرف؟
ثبّت الظرف داخل الصامولة وفقًا لتعليمات الشركة المصنّعة للحامل، وأدخل ساق الأداة بطريقة صحيحة، ثم أحكم الشد باتباع طريقة استخدام مفتاح الربط المعتمدة.
كيف يمكنني تقليل الانحراف؟
نظّف جميع أسطح التلامس، واستخدم ظرفًا غير تالف، وحافظ على استقامة ساق الأداة، وافحص المجموعة الكاملة باستخدام مؤشر قياس.
متى يجب استبدال الصامولة؟
استبدلها عند تلف اللولب أو أسطح مفتاح الربط أو مقعد الظرف، أو عندما يتعذر على المكوّن تثبيت الظرف بالتساوي.
لطلب بديل دقيق، اذكر صامولة الظرف الدقيقة ER16 مع طراز الحامل وتفاصيل اللولب واستخدام الظرف.
