دليل تصميم حامل أدوات CNC مخصص
يساعد حامل أدوات CNC مخصص يوفر واجهة تثبيت مخصصة للقم الراوتر غير القياسية، وقواطع النقش، وتكوينات الماكينات الخاصة. وعلى خلاف الحامل متعدد الأغراض، يمكن تصنيع واجهة ساقه، وهندسة مقعده، وخلوص تشغيله، وأسطح تموضعه وفق رسم مؤكد أو عينة مادية. وتدعم المطابقة الصحيحة التمركز المحوري، ودقة التموضع المتكرر، وثبات التثبيت.
التطبيقات النموذجية
تُستخدم الحوامل المخصصة عندما يتعذر على ظرف تثبيت قياسي أو قابض أو مقعد أداة تلبية المتطلبات الهندسية المطلوبة. وتشمل التطبيقات الحوامل البديلة للتجهيزات القديمة، والمقاعد المخصصة لقواطع النقش الخاصة، وواجهات الإزاحة، وأدوات الإنتاج التي يجب أن تعود إلى موضع معلوم.
- تثبيت لقم الراوتر وقواطع النقش غير القياسية
- واجهات ماكينات ومقاعد أدوات مخصصة
- حوامل بديلة لتجهيزات CNC الخاصة
- أنظمة أدوات للنماذج الأولية والإنتاج المتكرر
الأبعاد والتفاوتات المطلوب تأكيدها
قبل تصنيع حامل أدوات CNC مخصص، تأكد من وصلة جهة الماكينة، وقطر ساق القاطع، وعمق الإدخال، وكتف التموضع، والطول الكلي، وخلوص التشغيل المطلوب. وحدد تفاوتات الانحراف، والتمركز المحوري، والموضع المحوري وفقًا للماكينة، وسرعة المغزل، ومتطلبات القطعة النهائية.
يجب أن يحدد الرسم المزوّد بالأبعاد أسطح الإسناد، ومعايير اللولبة، ومجاري المفاتيح، والأسطح المسطحة، والمخاريط، وأنصاف الأقطار، وأي خصائص للموازنة أو التوجيه. وإذا تم تقديم عينة مادية، فسجّل أبعادها الحرجة وحالتها قبل نسخها. لا تفترض أن العينة المتآكلة تمثل الهندسة الاسمية الأصلية.
المادة والتثبيت والموازنة
اختر المادة والمعالجة الحرارية وفقًا لحمل التثبيت، وأسطح التآكل، وسرعة المغزل، والعمر الإنتاجي. يجب أن تكون أسطح التلامس نظيفة وخالية من النتوءات. ويجب أن يمسك الحامل بالقاطع دون إتلاف الساق أو السماح بالحركة تحت حمل القطع. وقد تتطلب التطبيقات عالية السرعة التحقق من الموازنة ضمن عملية القبول النهائي.
قبل الاستخدام، افحص الحامل والقاطع وواجهة الماكينة. وتأكد من إحكام عناصر الربط بالقيمة المعتمدة ومن دوران المجموعة دون تداخل. وقِس الانحراف عند نقطة مرجعية مناسبة، ثم أجرِ اختبارًا مضبوطًا منخفض المخاطر قبل بدء الإنتاج الكامل.
أدوات JEEFOO المخصصة من قوانغتشو، الصين
تدعم JEEFOO مشاريع أدوات CNC المخصصة من قوانغتشو، الصين، للموزعين والمصنعين ومستخدمي الورش. أرسل الرسم، والمادة، وساق القاطع، ووصلة الماكينة، وسرعة المغزل، ومتطلبات التفاوت عند طلب حامل أدوات CNC مخصص. اطّلع على مزيد من معلومات أدوات القطع على موقع أدوات القطع JEEFOO.
للاطلاع على معلومات عامة عن أنظمة CNC، راجع المرجع المتعلق بـ التحكم العددي. احتفظ بالرسم المعتمد، ورقم المراجعة، وتقرير الفحص، ومعلومات القاطع المطابق معًا حتى يمكن إعادة إنتاج الحوامل البديلة باتساق.
سجلات الفحص والإنتاج
افحص الأقطار والأطوال الحرجة، وأسطح التموضع، والسنون اللولبية، والانحراف مقارنةً بالرسم المعتمد. وسجّل طريقة القياس والأداة المستخدمة. وبالنسبة إلى الطلبات المتكررة، ارجع إلى مراجعة الرسم نفسها ووثّق أي تغيير مطلوب قبل بدء الإنتاج. فهذا يمنع أي تعديل يبدو بسيطًا من إنشاء واجهة ماكينة غير متوافقة.
الأسئلة الشائعة
ما المعلومات اللازمة لتصنيع حامل مخصص؟
قدّم رسمًا مزودًا بالأبعاد أو عينة مادية، ووصلة الماكينة، وأبعاد ساق القاطع، والمادة، وسرعة المغزل، والخلوص المطلوب، والتفاوتات الحرجة.
هل يمكن نسخ حامل متآكل؟
يمكن استخدامه مرجعًا، لكن يجب تحديد مواضع التآكل. أكّد الأبعاد الاسمية والمكونات المتزاوجة حتى لا يعيد الحامل الجديد إنتاج التآكل غير المرغوب فيه.
كيف يتم التحقق من التوافق؟
قارن كل واجهة بالرسم المعتمد، وافحص الأبعاد الحرجة والانحراف، ثم أجرِ تجربة مضبوطة على الماكينة قبل الاستخدام في الإنتاج.
وصف المنتج

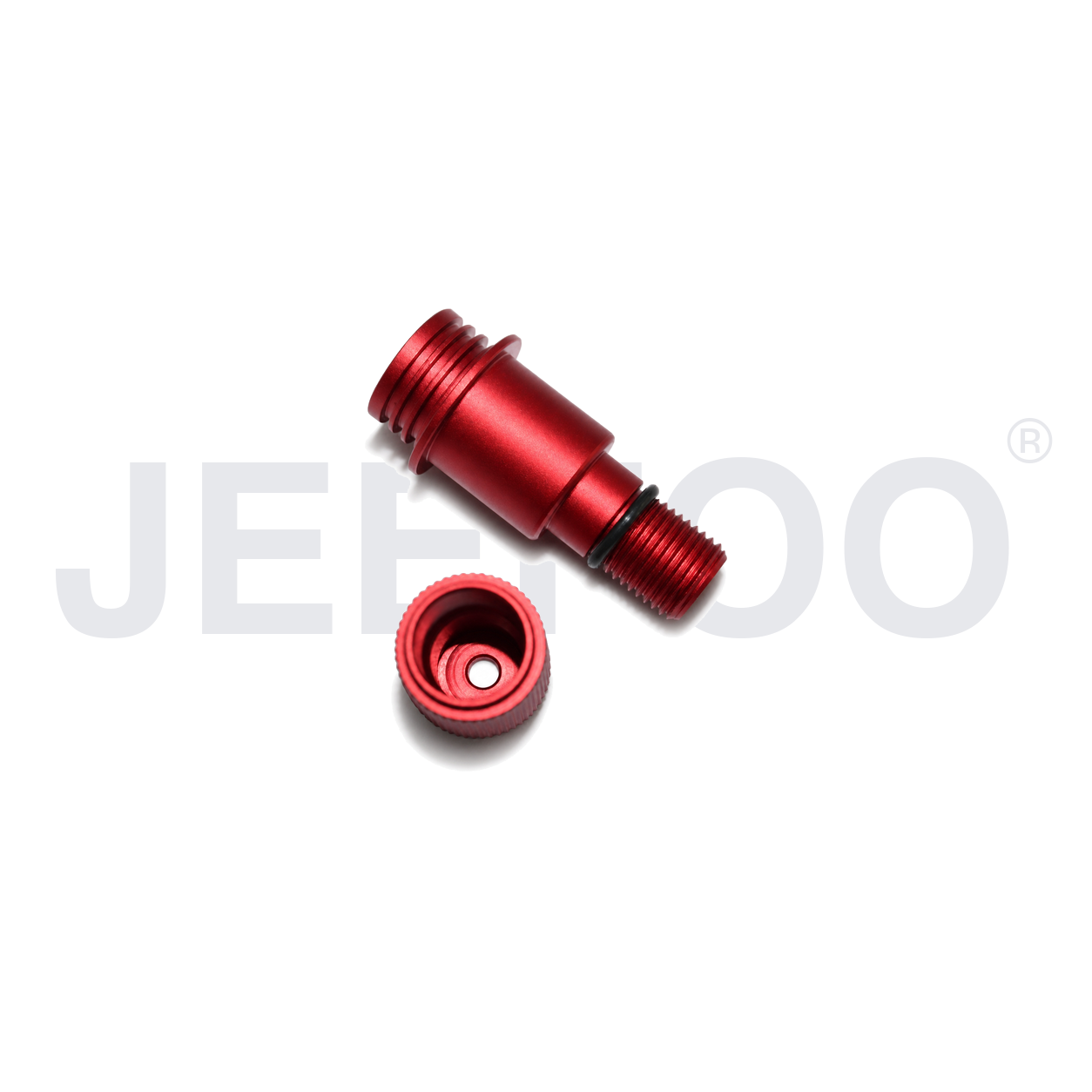

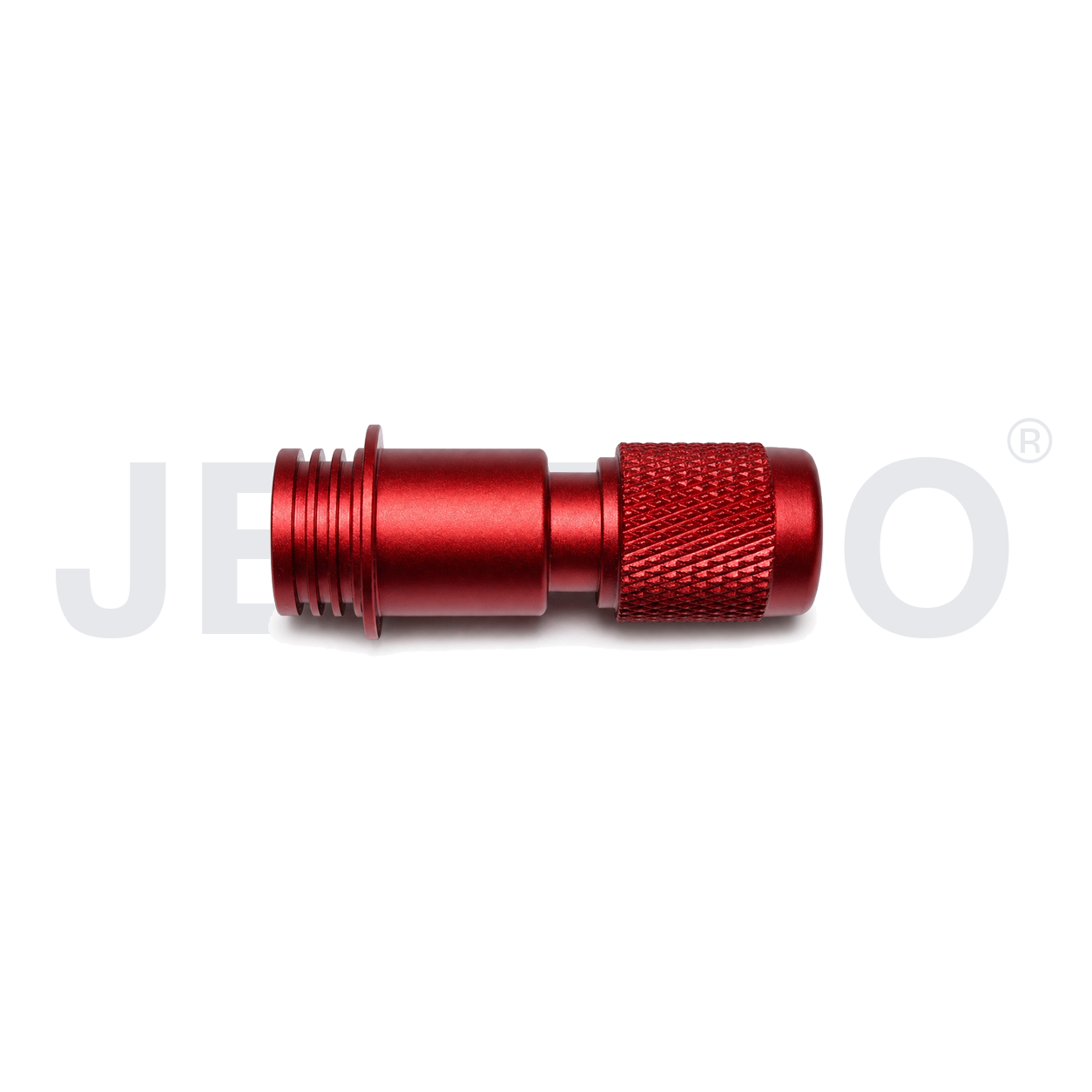

يُنتج حامل أدوات CNC المخصص هذا للقواطع غير القياسية، وأدوات النقش الخاصة، وإعدادات الماكينات التي تتطلب واجهة تثبيت مخصصة. ويمكن تكييف الأبعاد مع ساق القاطع، ووصلة الماكينة، وخلوص التشغيل، بحيث يدعم الحامل تموضعًا موثوقًا في التطبيق المقصود.
يُحسّن الحامل المطابق بصورة صحيحة التمركز المحوري، وثبات التثبيت، وقابلية التكرار. وهو مناسب لمقاعد لقم الراوتر المخصصة، والأدوات المثبتة على التجهيزات، وأنظمة النقش المتخصصة بتقنية CNC. ويجب تأكيد الأبعاد النهائية، والتفاوتات، والمادة، وتفاصيل التوصيل من رسم أو عينة مادية قبل الإنتاج.
الاستخدامات الموصى بها
- تثبيت لقم الراوتر وقواطع النقش غير القياسية
- واجهات ماكينات ومقاعد أدوات مخصصة
- حوامل بديلة لتجهيزات CNC الخاصة
