كيفية عمل قاطع التفريز الطرفي كروي الأنف المخروطي
يساعد قاطع تفريز طرفي كروي الأنف مخروطي يستخدم مقطع قطع مائلاً لتشغيل الجدران المائلة والأسطح ذات زاوية السحب والنقوش العميقة والتجاويف المحددة المعالم التي لا يمكن إنتاجها بكفاءة باستخدام قاطع مستقيم. يجمع هذا التصميم الحلزوني ثلاثي الحدود بين مقاس 16 مم، ومدى قطع 70 مم، ونصف قطر كروي R2.5، وزاوية مخروطية 30 درجة، وطول إجمالي 125 مم. تحقّق من مطابقة كل بُعد للرسم والحامل قبل التشغيل.
هندسة قطع حلزونية ثلاثية الحدود
يمكن لحدود القطع الثلاثة توفير تشطيب مستقر وتوزيع حمل القطع عند المواءمة الصحيحة بين حيز الرايش وقدرة عمود الدوران ومعدل التغذية. تساعد المجاري الحلزونية على توجيه الرايش بعيدًا عن منطقة القطع النشطة. ونظرًا إلى طول ارتفاع العمل للأداة، تكتسب صلابة الإعداد والتحكم في التعشيق أهمية خاصة. يصنع الطرف الكروي R2.5 انتقالًا بنصف قطر بدلاً من نقطة حادة، مما يساعد على تشطيب التفاصيل المنحنية والزوايا الداخلية.
ينبغي إدراج الزاوية المخروطية البالغة 30 درجة في تعريف الأداة ببرنامج CAM حتى تتطابق زاوية الجدار المبرمجة مع القاطع الفعلي. لا تستبدلها بأداة مستقيمة أو ذات زاوية مخروطية مختلفة دون إعادة حساب مسار الأداة. افحص الخلوص عند أعرض جزء من الرأس وعلى امتداد الساق، ولا سيما في التجاويف العميقة حيث يمكن للجدران القريبة أن تعيق الأداة أو الحامل.
تطبيقات التوجيه العميق باستخدام CNC
يمكن استخدام قاطع تفريز طرفي كروي الأنف مخروطي في تطبيقات متوافقة تشمل تشغيل الأخشاب والمواد المركّبة والبلاستيك والقوالب والنماذج والنقوش ثلاثية الأبعاد التي تتطلب أسطحًا ذات زاوية سحب أو انسيابية. تشمل المهام المعتادة الجيوب المخروطية والجدران الجانبية المنحنية والألواح المنحوتة ونحت النقوش الكبيرة وتمريرات التشطيب. يجب التحقق من توافق المادة والمعلمات النهائية وفقًا لقطعة العمل والآلة وطلاء القاطع أو تجهيز حافته فعليًا.
أزل المخزون الزائد بأداة تخشين مناسبة متى أمكن، ثم اترك سماحية متسقة لتمريرة التشطيب المخروطية. تقلل السماحية المضبوطة التغيرات المفاجئة في حمل القطع على امتداد مدى القطع البالغ 70 مم. استخدم خطوة جانبية مختارة وفقًا لتشطيب السطح المطلوب ونصف قطر الأداة وزمن الإنتاج، وتحقّق من النتيجة على قطعة خردة أو مكوّن اختباري.
الإعداد والانحراف الدوراني وتثبيت قطعة العمل
نظّف الظرف والصامولة ومخروط عمود الدوران قبل تركيب القاطع. ثبّت الساق المستقيمة فقط، واجعل البروز عند الحد الأدنى اللازم للخلوص. تضخّم الأدوات طويلة المدى الانحراف الدوراني والاهتزاز، لذا افحص الحامل وقِس الانحراف الدوراني عندما تكون الدقة مهمة. ثبّت قطعة العمل لمنع ارتفاعها وتحركها، ثم حاكِ مسار الأداة فوق القطعة قبل القطع.
ابدأ بسرعة ومعدل تغذية وعمق محوري وتعشيق شعاعي محافظة استنادًا إلى إرشادات مورّد القاطع والآلة والمادة. عدّل عاملاً واحدًا في كل مرة مع مراقبة الصوت وشكل الرايش وجودة السطح. يجب إخراج الرايش والغبار من منطقة القطع؛ إذ يمكن لإعادة قطعهما أن تزيد الحرارة والتآكل والانحراف. توقّف عند حدوث اهتزاز، وراجع البروز وحالة الحامل والتعشيق قبل المتابعة.
مراقبة الجودة وعمر الأداة
افحص زاوية أول جدار مُشغّل ونصف قطر الطرف والعمق باستخدام الطريقة المحددة في الرسم. سجّل الحامل وطول القياس وسرعة عمود الدوران ومعدل التغذية والعمق والخطوة الجانبية وسماحية التشطيب للعملية المثبتة. استبدل القاطع عندما يبدأ التآكل أو التراكم أو تكسّر الحواف في التأثير في تشطيب السطح أو الأبعاد الهندسية. افحص الأداة دائمًا بعد أي اصطدام.
دعم JEEFOO من قوانغتشو، الصين
تورّد JEEFOO أدوات قطع CNC من غوانغتشو، الصين، للموزعين والورش ومشروعات OEM. يمكن للمشترين مراجعة لقم أجهزة التوجيه CNC وقدّم المادة والرسم والآلة والحامل والتشطيب المطلوب عند طلب تأكيد مواصفة 16x70xR2.5×30°x125. ولتخطيط عملية التشغيل، راجع المراجع المعتمدة مصادر المعرفة الموثوقة حول التفريز المعتمدة والشركة المصنّعة للماكينة.
الأسئلة الشائعة
ماذا تعني مواصفة 30 درجة؟ إنها تحدد زاوية الميل المخروطية المصممة. أدخل الأبعاد الهندسية الدقيقة في برنامج CAM، وتحقّق من طريقة تعريف المورّد للزاوية قبل البرمجة.
لماذا تُعد الصلابة مهمة؟ يزيد ارتفاع العمل الطويل من تأثير الرافعة، ولذلك يُعد انخفاض الانحراف الدوراني وقِصر البروز العملي وثبات تثبيت قطعة العمل أمورًا أساسية.
ماذا يعني R2؟ إنه يصف نصف قطر كرويًا يبلغ 2.5 مم يصنع انتقالًا مستديرًا بدلاً من نقطة حادة.
قاطع تفريز طرفي كروي الأنف مخروطي ذو حدّين مصمم لتشغيل مستقر باستخدام CNC وقطع نظيف وأداء موثوق للأداة.
<تطبيقات CNC لقاطع تفريز طرفي كروي الأنف مخروطي ذي حدّين
!– wp:paragraph –>صُممت الهندسة المخروطية كروية الأنف لنحت النقوش ثلاثية الأبعاد وإنشاء انتقالات سطحية ناعمة.
مناسبة للنقش الاحترافي والتفريز والمعالجة الدقيقة باستخدام معدات متوافقة من نوع معدات CNC.

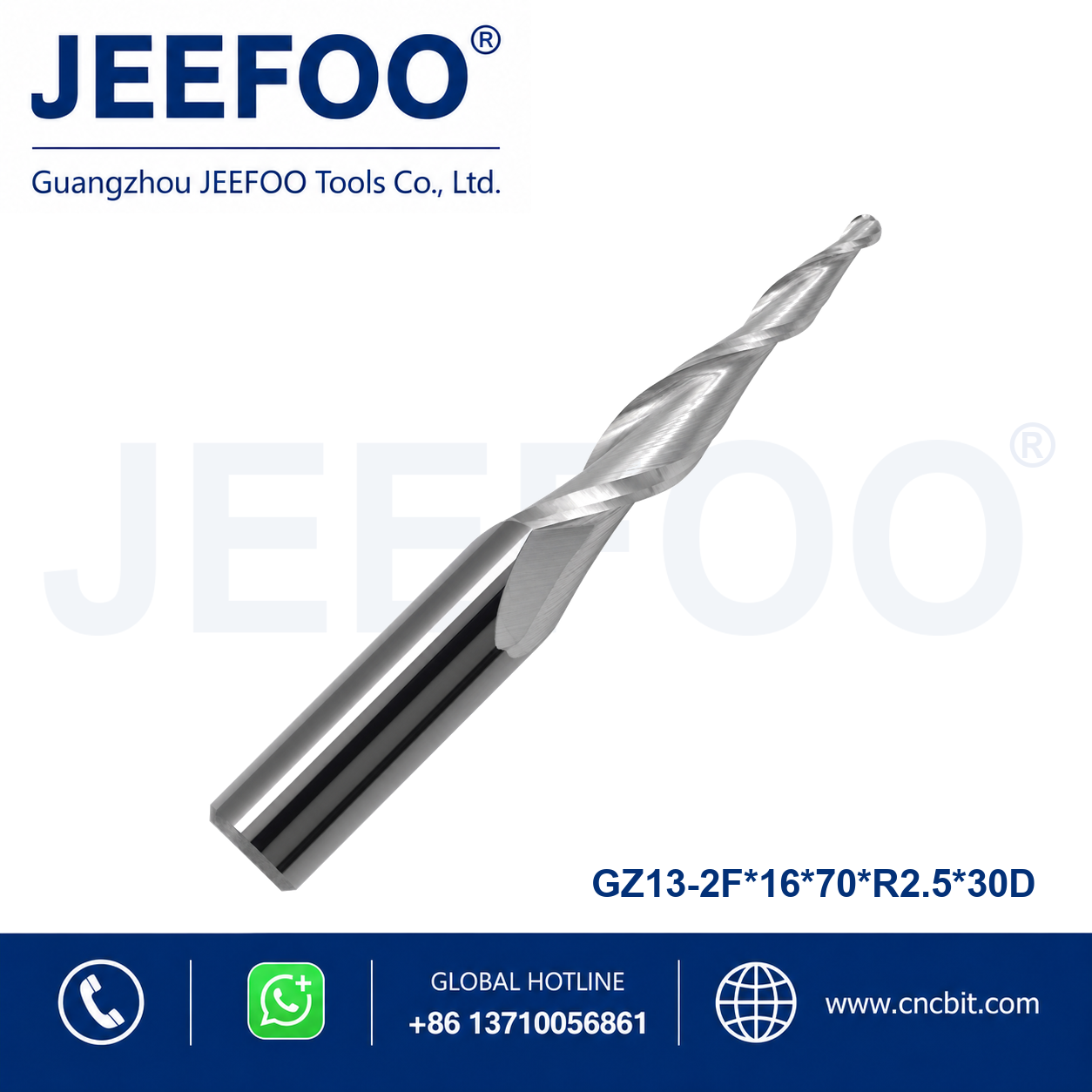

المقاس: 16x70xR2.5x30°x125
