كيفية عمل قاطع التفريز الطرفي المخروطي الحلزوني ثلاثي الشفرات

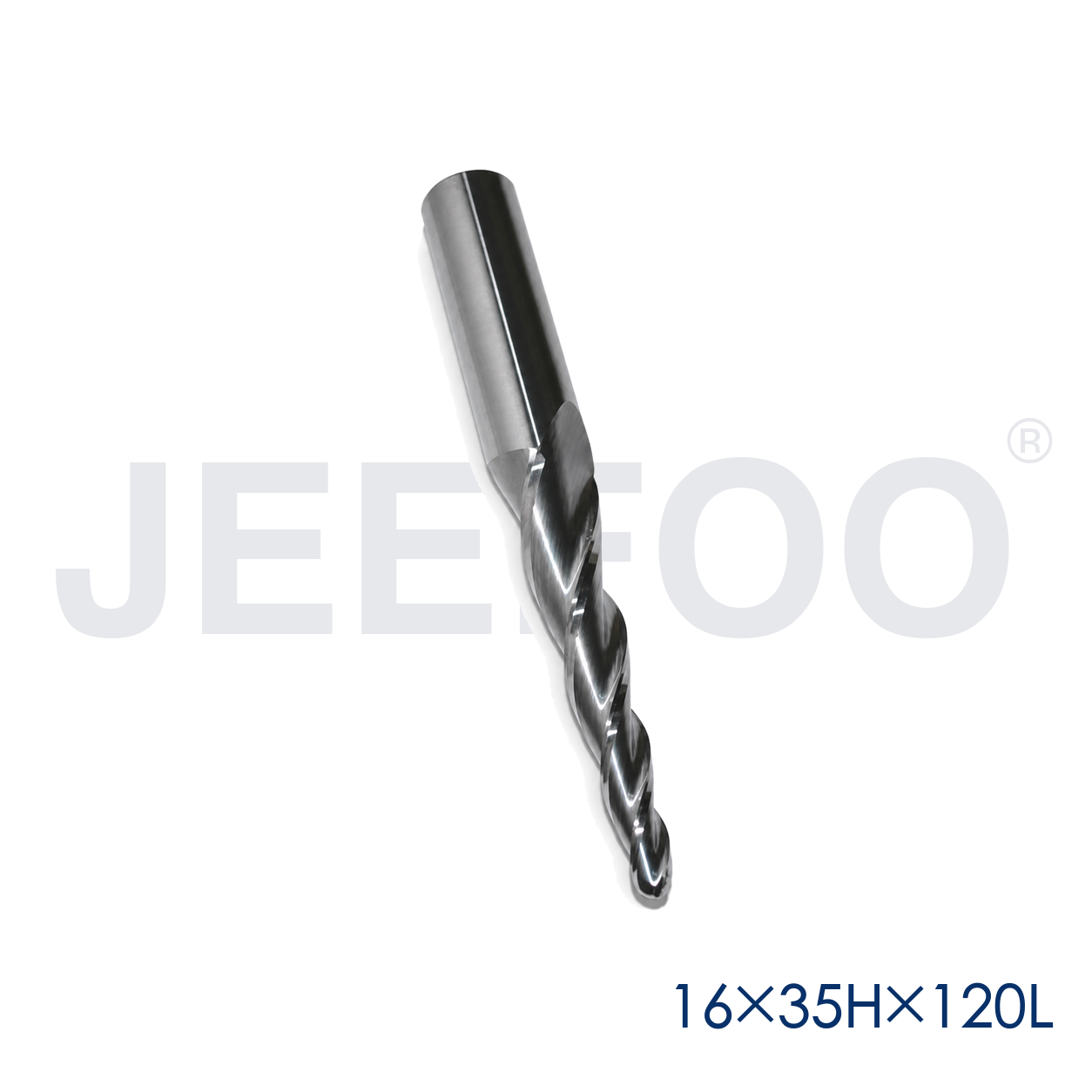

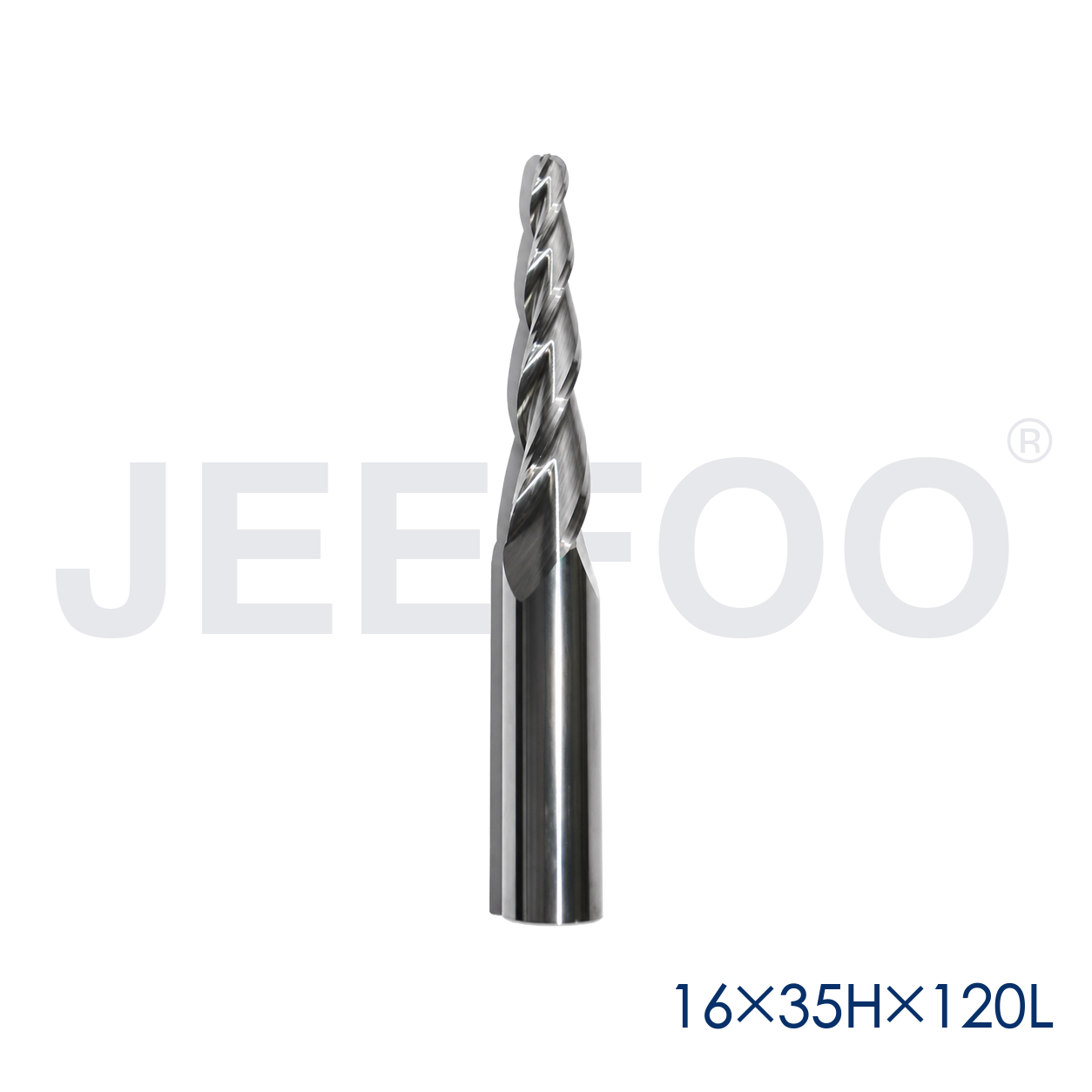

يساعد قاطع تفريز طرفي مخروطي حلزوني ثلاثي الشفرات يستخدم مقطع قطع مائلاً لتشغيل الجدران المائلة، والأسطح ذات زاوية السحب، والنقوش العميقة، والتجاويف المحددة المنحنيات التي لا يمكن إنتاجها بكفاءة باستخدام قاطع مستقيم. يجمع هذا التصميم الحلزوني ثلاثي الشفرات بين مقاس اسمي يبلغ 16 مم، وارتفاع تشغيل يبلغ 35 مم، وطول إجمالي يبلغ 120 مم، وزاوية مخروطية قدرها 4 درجات، ونصف قطر طرف R2. تحقّق من كل بُعد بمقارنته بالرسم وحامل الأداة قبل التشغيل.
هندسة القطع الحلزونية ثلاثية الشفرات
يمكن لحواف القطع الثلاث أن توفر تشطيباً مستقراً وتوزّع حمل القطع عند المواءمة الصحيحة بين حيز الرايش وقدرة المغزل ومعدل التغذية. تساعد المجاري الحلزونية على توجيه الرايش بعيداً عن منطقة القطع النشطة. ونظراً إلى أن الأداة تتميز بارتفاع تشغيل طويل، فإن صلابة الإعداد والتحكم في التعشيق مهمان بوجه خاص. ينشئ الطرف R2 انتقالاً مستديراً بدلاً من نقطة حادة، مما يساعد على تشطيب التفاصيل المنحنية والزوايا الداخلية.
يجب تضمين الزاوية المخروطية البالغة 4 درجات في تعريف الأداة ببرنامج CAM حتى تتطابق زاوية الجدار المبرمجة مع القاطع الفعلي. لا تستبدل الأداة بأخرى مستقيمة أو ذات زاوية مخروطية مختلفة من دون إعادة حساب مسار الأداة. تحقّق من الخلوص عند أعرض جزء من الرأس وعلى امتداد الساق، ولا سيما في التجاويف العميقة حيث قد تتداخل الجدران المجاورة مع الأداة أو حاملها.
تطبيقات التوجيه العميق باستخدام CNC
يمكن استخدام قاطع تفريز طرفي مخروطي حلزوني ثلاثي الشفرات في التطبيقات المتوافقة الخاصة بالأعمال الخشبية والمواد المركبة والبلاستيك والقوالب والنماذج والنقوش ثلاثية الأبعاد التي تتطلب زوايا سحب أو أسطحاً انسيابية. تشمل المهام المعتادة الجيوب المخروطية والجدران الجانبية المنحنية والألواح المنحوتة ونحت النقوش الكبيرة وتمريرات التشطيب. يجب التأكد من توافق المادة ومعلمات التشغيل النهائية بما يناسب قطعة العمل والآلة وطلاء القاطع أو تجهيز حافته فعلياً.
أزل الكمية الزائدة من الخام باستخدام أداة تخشين مناسبة متى أمكن، ثم اترك سماحية متسقة لتمريرة التشطيب المخروطية. تقلل السماحية المنضبطة التغيرات المفاجئة في حمل القطع على امتداد ارتفاع التشغيل البالغ 35 مم. استخدم تباعد تمريرات جانبياً محدداً وفقاً لجودة السطح المطلوبة ونصف قطر الأداة وزمن الإنتاج، وتحقّق من النتيجة على قطعة خردة أو مكوّن اختباري.
الإعداد والانحراف الدوراني وتثبيت قطعة العمل
نظّف الظرف المشقوق والصامولة ومخروط المغزل قبل تركيب القاطع. ثبّت الساق المستقيمة فقط، واجعل بروز الأداة عند الحد الأدنى اللازم لتوفير الخلوص. تضخّم الأدوات طويلة المدى الانحراف الدوراني والاهتزاز، لذا افحص الحامل وقِس الانحراف الدوراني عندما تكون الدقة مهمة. ثبّت قطعة العمل لمنع ارتفاعها أو تحركها، ثم حاكِ مسار الأداة فوق القطعة قبل بدء القطع.
ابدأ بسرعة ومعدل تغذية وعمق محوري وتعشيق شعاعي محافظة استناداً إلى إرشادات مورّد القاطع والآلة والمادة. عدّل عاملاً واحداً في كل مرة مع مراقبة الصوت وشكل الرايش وجودة السطح. يجب إخراج الرايش والغبار من منطقة القطع؛ إذ قد تؤدي إعادة القطع إلى زيادة الحرارة والتآكل والانحراف. توقّف عند حدوث اهتزازات ارتجاجية، وراجع بروز الأداة وحالة الحامل والتعشيق قبل المتابعة.
مراقبة الجودة وعمر الأداة
افحص زاوية أول جدار مشغّل ونصف قطر الطرف والعمق باستخدام الطريقة المحددة في الرسم. سجّل الحامل وطول القياس وسرعة المغزل ومعدل التغذية والعمق والتباعد الجانبي للتمريرات وسماحية التشطيب للعملية المثبتة. استبدل القاطع عندما يبدأ التآكل أو التراكم أو تكسّر الحواف في التأثير على تشطيب السطح أو هندسته. افحص الأداة دائماً بعد أي اصطدام.
دعم JEEFOO من قوانغتشو، الصين
تورّد JEEFOO أدوات قطع CNC من غوانغتشو، الصين، للموزعين والورش ومشروعات OEM. يمكن للمشترين مراجعة لقم أجهزة التوجيه CNC وقدّم بيانات المادة والرسم والآلة والحامل والتشطيب المطلوب عند طلب تأكيد مواصفة 16x35Hx120Lx4°xR2. ولتخطيط عملية التشغيل، استشر المراجع المعتمدة مصادر المعرفة الموثوقة حول التفريز المعتمدة والشركة المصنّعة للماكينة.
الأسئلة الشائعة
ماذا تعني مواصفة 4 درجات؟ إنها تحدد زاوية الميل المخروطي المصممة. أدخل الهندسة الدقيقة في برنامج CAM، وتحقّق من كيفية تعريف المورّد للزاوية قبل البرمجة.
لماذا تُعد الصلابة مهمة؟ يزيد ارتفاع التشغيل الطويل من تأثير الرافعة، لذا يُعد الانحراف الدوراني المنخفض والبروز العملي القصير والتثبيت المستقر لقطعة العمل أموراً أساسية.
إلى ماذا يشير R2؟ يصف نصف قطر للطرف يبلغ 2 مم، ويُنشئ انتقالاً مستديراً بدلاً من نقطة حادة.
قاطع تفريز طرفي مخروطي حلزوني ثلاثي الشفرات مصمم لتشغيل مستقر باستخدام CNC وقطع نظيف وأداء موثوق للأداة.
<تطبيقات CNC لقاطع تفريز طرفي مخروطي حلزوني ثلاثي الشفرات
!– wp:paragraph –>مناسب لنحت النقوش والتشغيل المخروطي الدقيق على الخشب وألواح MDF.
مناسبة للنقش الاحترافي والتفريز والمعالجة الدقيقة باستخدام معدات متوافقة من نوع معدات CNC.

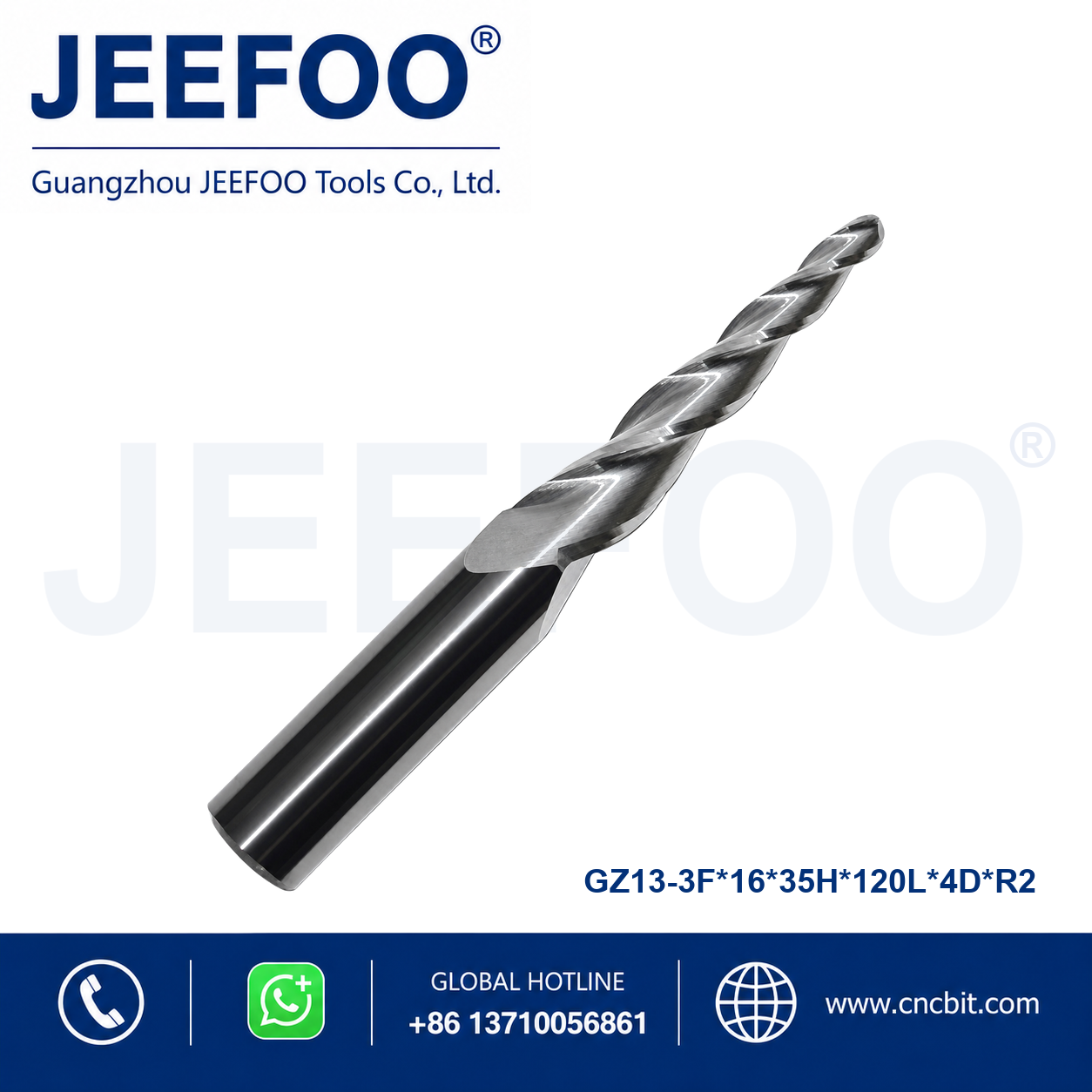

المقاس: 16x35Hx120Lx4°xR2
