عمق الثقب إلى رأس المثقاب ليس هو عمقه بالقطر الكامل. يصل الطرف المدبب إلى موضع أعمق من الموضع الذي يبلغ عنده الثقب قطر الأداة الاسمي. لذلك قد تكون حركة محور Z صحيحة بالنسبة إلى الرأس، بينما يظل الجزء الأسطواني أقصر من المطلوب في الرسم. الحل ليس زيادة النزول عشوائيًا، بل تحديد المرجع المقصود أولًا: هل المطلوب موضع الرأس، أم نهاية القطر الكامل، أم اختراق القطعة؟
هذا الفرق مهم عند نقل تصميم إلى برنامج CAM، وخصوصًا عندما تُكتب كلمة «عمق» وحدها. فالرقم نفسه يمكن أن يمثل نهايتين هندسيتين مختلفتين. والتحليل هنا يشرح علاقة الشكل بالمسار، ولا يقدم قيمة تشغيل جاهزة أو ادعاءً بأن اختيارًا واحدًا يناسب جميع المثاقب والمواد.
ثلاثة مراجع لفهم عمق الثقب
تخيّل مقطعًا طوليًا في ثقب أعمى صنعه مثقاب ذو رأس مدبب: الجداران مستقيمان في الجزء الأسطواني، ثم يلتقيان بمنطقة القاع المتأثرة بشكل الرأس. قراءة عمق الثقب من دون فصل هاتين المنطقتين هي أصل الالتباس.
| المرجع | ما الذي يصفه؟ | ما الذي لا يثبته وحده؟ |
|---|---|---|
| موضع رأس المثقاب | أبعد نقطة محورية يصل إليها طرف الأداة. | أن القطر الكامل وصل إلى المستوى نفسه. |
| نهاية القطر الكامل | المستوى الذي تنتهي عنده المنطقة الأسطوانية بالقطر المطلوب. | أن طرف الأداة لا يتجاوزه إلى أسفل. |
| مسافة الاختراق | امتداد إضافي محدد بالنسبة إلى أسفل الثقب أو القطعة وفق تعريف البرنامج. | وجود فراغ آمن تحت القطعة. |

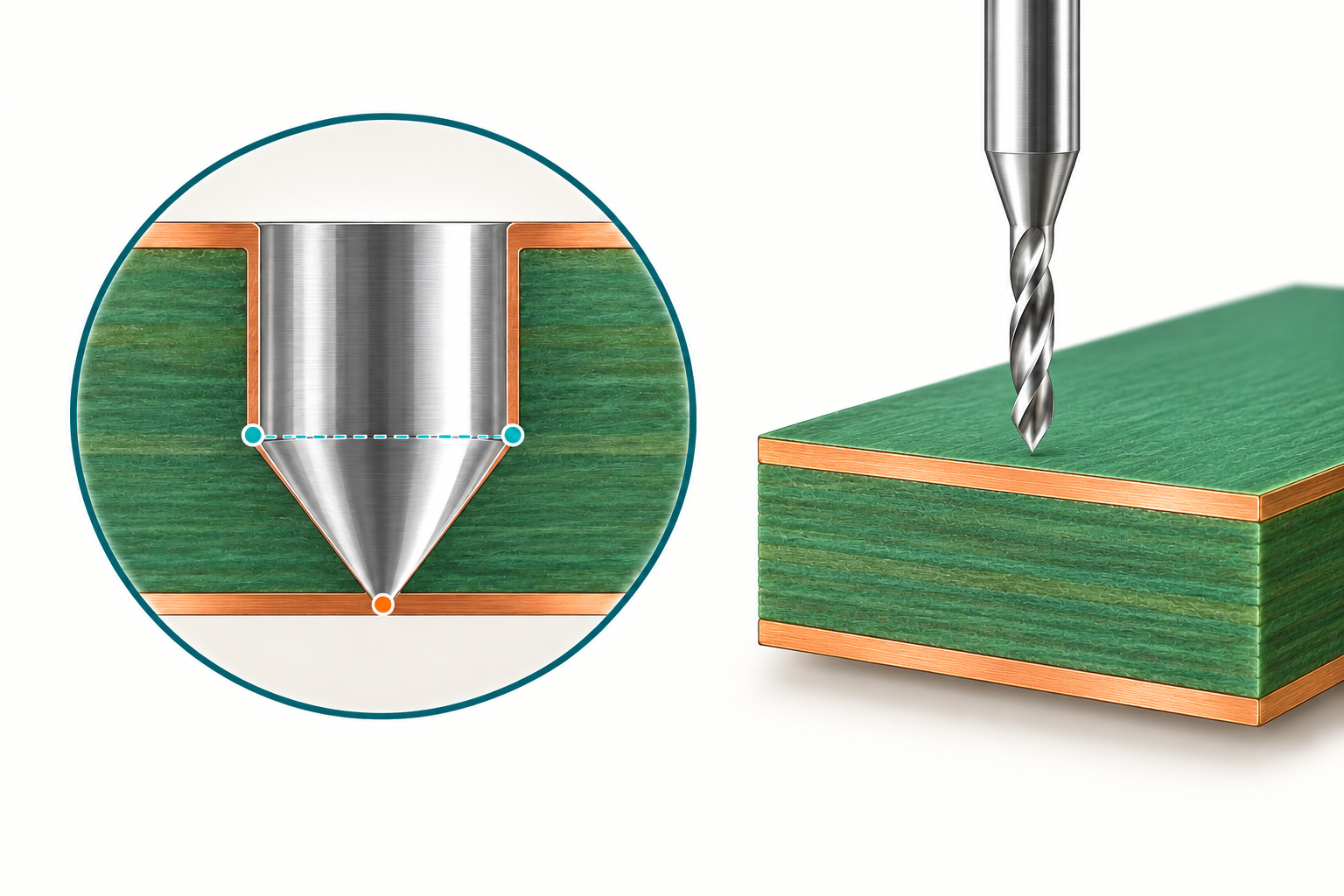

هذه ليست ثلاثة أسماء للقيمة نفسها. وفي الرسم التوضيحي المصاحب، يمثل الفصل بين مستويين الفرق الهندسي فقط؛ لا يجوز استخراج زاوية رأس أو مسافة فعلية من الصورة، لأنها ليست رسمًا بُعديًا لمنتج محدد.
الثقب الأعمى والثقب النافذ: سؤالان مختلفان
في الثقب الأعمى، يبدأ القرار بوظيفة التجويف. إذا كان جزء أسطواني سيُركّب داخله، فقد يكون الطول المتاح بالقطر الكامل هو البعد المهم، وليس أبعد نقطة في القاع. أما إذا كان التصميم يحد موضع رأس الحفر لحماية جدار متبقٍ، فقد تكون زيادة النزول غير مقبولة. لا ينبغي حسم هذا التعارض من اسم العملية؛ يجب أن يوضحه الرسم أو المصمم.
وفي الثقب النافذ، ظهور رأس الأداة من الوجه السفلي لا يعني وحده مرور القطر الكامل عبر ذلك الوجه. لكن معالجة الفرق الهندسي لا تعني إضافة سماحية كبيرة احتياطية. يجب أن يتوافق الموضع النهائي مع شكل الرأس الفعلي وحدود القطعة وما يوجد تحتها. بهذه الطريقة ينفصل سؤال «هل الثقب نافذ؟» عن سؤال «هل المسار خالٍ من الاصطدام؟».
كيف يحدد CAM مرجع عمق الثقب؟
يوضح دليل PTC Creo لتعريف العمق خيارين هما By Shoulder وBy Tip في حالات الحفر المحددة في الدليل. الأول يرجع إلى كتف هندسة الرأس، والثاني إلى الطرف. المهم هو معنى المرجع، لا مجرد ترجمة اسم الزر.
ويشرح دليل Autodesk Inventor CAM لعملية Drill أن خيار Drill Tip Through Bottom يجعل موضع حافة المثقاب ذات القطر الكامل عند قاع الثقب، مع إمكان تحديد اختراق إضافي. وهذه تسميات تخص الواجهة الموثقة؛ قد تختلف تفاصيل الإعداد في إصدار آخر أو برنامج آخر.
عمليًا، تُقرأ هندسة الأداة ومرجع القاع معًا. إدخال زاوية افتراضية غير مؤكدة قد يجعل نموذج الأداة لا يمثل الأداة المركبة، حتى لو بدا المسار منطقيًا على الشاشة. كما أن تغيير أداة داخل المكتبة يستدعي مراجعة العملية المرتبطة بها، لا الاكتفاء ببقاء اسم الملف أو قيمة العمق كما كانت.
لماذا لا تتحول الزيادة الهندسية إلى زيادة مفتوحة؟
الوصول إلى القطر الكامل وإضافة مسافة اختراق قراران منفصلان. ويحذر دليل Autodesk نفسه من احتمال أن تصل الأداة إلى التثبيت أو المادة الموجودة أسفل القطعة. لذا لا يُتعامل مع العمق الإضافي بوصفه هامش أمان تلقائيًا؛ فقد يكون هو ما يلغي الخلوص المتاح.
ومن المفيد توثيق القرار في جملة واضحة داخل إعداد العملية: «القاع محدد بالقطر الكامل» أو «القاع محدد برأس الأداة»، ثم بيان المرجع الهندسي المستخدم. هذه صياغة تساعد المصمم والمبرمج والمشغّل على مناقشة المطلب نفسه، بدل تداول رقم مجرد يفهمه كل طرف بطريقة مختلفة.
ما الذي تخبرنا به أبعاد مثقاب XB؟
تذكر صفحة مثقاب JF من سلسلة XB بمقاس 1.25×12×38.1L لدى JEEFOO قطر قطع 1.25 مم، وطول قطع 12 مم، وقطر ساق 3.175 مم، وطولًا إجماليًا 38.1 مم. وتعرضه لتطبيقات لوحات الدوائر المطبوعة وألواح الألياف الزجاجية المتوافقة.
لكن زاوية الرأس غير محددة في الصفحة. لذلك لا نستنتج منها مقدارًا عدديًا لتعويض الرأس، ولا نعتبر طول القطع ضمانًا لعمق تشغيل مساوٍ له. تُستخدم هذه الأبعاد للتعريف بالأداة ومطابقة بياناتها، بينما يتطلب حساب الموضع النهائي هندسة مؤكدة وإعدادًا ملائمًا للعملية الفعلية.
الخلاصة: اكتب المقصود قبل الرقم
ضبط عمق الثقب يبدأ بتسمية المرجع المطلوب. افصل بين رأس المثقاب، ونهاية القطر الكامل، ومسافة الاختراق؛ ثم طابق ذلك مع الرسم وهندسة الأداة وخيار CAM. وعند غياب زاوية أو بُعد لازم، تُستكمل البيانات بدل تعويضها بتخمين. بذلك تصبح مناقشة العمق قرارًا هندسيًا واضحًا، لا محاولة لإصلاح النتيجة بإضافة نزول غير مبرر.
